MADYN

制造商:DELTA JS AG
MADYN是瑞士Delta JS公司开发的新一代软件包,为客户提供专业的转子-轴承-齿轮系统分析,以便更好地评估各种转子系统。MADYN可以解决最复杂的旋转机械评估问题,为客户提供无与伦比的解决方案,让用户可以在连续、集成的环境下为最复杂的转子-轴承-齿轮系统建模和分析。目前,MADYN广泛应用于能源、军事、汽车、化工、航天航空、电子、医学、日用生产等领域。



MADYN作为一款世界著名的大型专业转子动力学分析软件,被广泛应用于各个行业的设计、工程分析、仿真计算中。MADYN为客户提供完整的转子机械动力学解决方案,同时也是全球一款将高级和完善的转子动力学、扭转振动、液膜轴承以及磁性轴承分析程序集成一体协同仿真的软件。

MADYN适用于各种旋转机械,例如微型气动涡轮、发电厂站的大型涡轮发电机、蒸汽轮机、燃气轮机、水轮机、压缩机、膨胀机、泵、增压器、液力变矩器、风机、喷气发动机、离心分离机械,微型计算机硬盘里的电机和主轴、雷达伺服系统、同步电机的动力传动系统,以及铀浓缩车间的齿轮箱等。包括Siemens、BP、Alstom、ABB等众多旋转机械制造商和用户利用这些模块进行设计、性能预测、失效分析和诊断维修。



MADYN 软件的特色

1.基于长期的理论研究和实践验证

2.面向工程实际的模型库

3.有效处理液膜轴承

4.颇具特色的磁性轴承

5.强大的求解能力

6.丰富的后处理

7.好学易用的用户界面

8.一个模型可进行多个分析



MADYN模块

MADYN能够分析较复杂的旋转系统。它的包括以下三个主要模块:

转子动力学模块

液膜轴承模块

磁性轴承模块



转子动力学模块

软件基于有限元方法,将转子类比于结构分析中的梁,采用了Timoshenko梁理论,并利用了4阶Hermit单元来模拟转子的弹性以及惯性,包括陀螺效应。典型的转子-齿轮-轴承系统应该是所有的轴是平行的,MADYN充分利用这点来增强了自己的使用性能。软件可求解阻尼和非阻尼状态下的临界转速、模态、稳定性、不平衡响应和瞬态响应。



1.静力学分析:重力、齿轮载荷、静态力、静态力组合

2.特征值分析

3.频响分析:不平衡反应、谐和力相应、谐波激励

4.瞬态分析:瞬态力相应分析、瞬态基础加速度相应、瞬态载荷组合

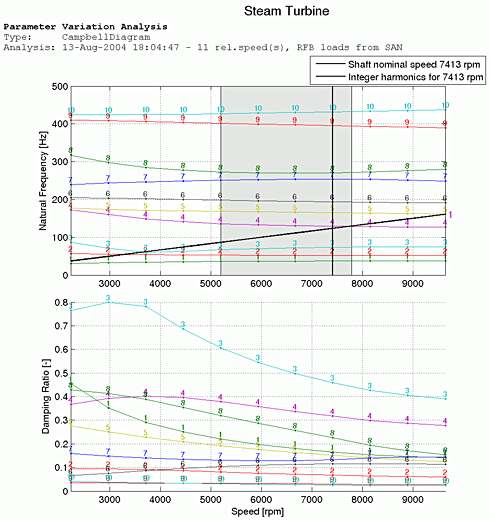

5.参数变量分析:临界速度图、Camphell 图、刚度和阻尼变化图、FCP 、抗扭刚度变化图



液膜轴承模块

模块对层流、紊流状态下的动压、静压和动静压混合径向滑动以及止推轴承性能进行完整预测。内置ALP3T软件包用来计算流体力,该软件包基于Navier -stokes方程解。



模块允许3种方法来定义液膜轴承载荷:

1.流速稳定、力可变

2.流速可变、力稳定

3.流速可变、力可变



分析类型包括:

1.绝热分析:液膜温度固定。

2.非绝热分析:热量有损失。

3.表:根据DIN建立表格,表格会计算出液膜的温度。



液膜轴承模块产生的计算结果包括:

1.承载压力 / 轴颈位置

2.方位角

3.粘滞损失

4.恢复力矩

5.流量要求

6.稳定性(轴承涡动)

7.阻尼系数

8.间隙和压力分布

9.热平衡和温升



磁性轴承模块

磁性轴承是通过定义传感器、激励源、测量方式、磁引力和控制器来实现。传感器和激励源通常有不同的轴向定位。也就是说不能像液膜轴承那样安装在一个单独轴肩,必须至少多于一个轴肩。测量方式一般采用的是测量位移,也可以测量速度。有时候也可以采用两个控制环分别控制位移和速度,这种类型的磁性轴承必须由两个轴承来定义。



可通过3种方式定义磁性轴承控制器

模拟信号控制器

数字信号控制器

等效模拟信号控制器



MADYN内置了独特而强大的建模模块,以处理各种复杂的转子包括各类轴承、液膜转子、悬挂有弹性部件的轴以及各种轴承支撑。通用有限元程序获取力-位移传递函数后,一般的外壳结构也可以做为轴承支撑。模型库主要包括以下几类:

1.轴

2.轴对称子单元

3.弹性联轴器

4.齿轮

5.径向液膜轴承

6.浮环轴承

7.通用弹簧

8.通用动态轴承支座

9.流体



此外,它还提供了一些特殊的模型:

1.复合材料做成的轴,比如发电机线圈

2.温度相关的材料

3.应力计算时考虑切口系数的单元

4.轴向偏置的弹性支座

5.通过通用的位置指示系统可定义标准,独立于系统的负载

6.通过接口由文本文件导入转子数据
