RETOMO 扫描数据转换工具

制造商：

　　为了满足当代工业对嵌入新方法的需求，如将计算机断层扫描（CT）及其数据集成到CAE过程中，BETA CAE Systems推出了新软件RETOMO。这款新软件将仿真和物理对象耦合起来，甚至可以用于高端复杂的多材料结构。

　　RETOMO通过添加CT数据到相关性流程中，从而改进了基于CAE分析的产品设计能力。

　　由于模型具有大量不同的数据定义，以及解析材料和几何体的总体复杂性，从而提供一种强大且直观的工具具有很高的需求。RETOMO就是一个解决方案，它将CT与CAE和CAD数据进行关联，采用高端方法对CT图像进行读取、处理、还原、重建、可视化，并输出为网格化模型。

　　高端前处理工具（如BETA CAE Systems系列产品中的ANSA软件）的功能扩展已支持这一过程，由于其极其丰富的网格划分功能和文件接口，从而提供了广泛的优势。

　　极简直观的界面

　　所有工具和功能均在同一个功能区内编排，构成简洁的用户友好型界面。用户可以直接访问其中的任何功能，并且可以在分析过程中直接与模型互动。

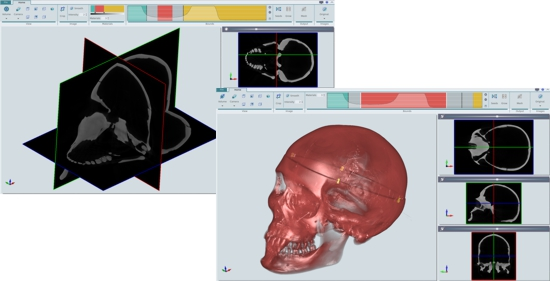

　　多材料体积渲染

　　实体和透明3D体积渲染能够以不同颜色显示不同材质，支持材质数量或材质间阈值的瞬间变化。

　　多材料的分割与网格划分

　　多种材料在图像分割期间同时处理，并且用户可以通过一次操作为扫描中出现的所有材料生成单独的网格。

　　强大的网格处理工具

　　在网格生成过程中，用户可以对生成的网格进行平滑和简化。这使得模型的单元数量更少，尽管有大量的数据集，但更容易导入和处理。

　　流网格划分功能

　　复杂巧妙的算法使得用户在不牺牲结果质量的情况下高效地处理大型数据库。

　　批处理模式执行

　　包含所有步骤和进程的session.xml文件可以自动导出，并且可以在后继阶段根据需要撤销。

　　多线程应用程序

　　充分利用RAM和可用的CPU内核，用户可以节省时间和精力，获得高质量结果。

　　面向行业的软件

　　与大多数CT应用程序不同， BETA CAE Systems的软件主要面向行业需求，可有效处理大量数据集及其生成的网格表达形式。

　　优势

　　- 在所有级别，整个过程保持一致性

　　- 过程进度交互与逐步监控

　　- 高精度技术和检验方法

　　- 有效的流程质量管理，尤其是在处理大型数据集时

　　- 提升生产力，因为只要输入可用，任务会自动分配

　　- 过程的可重复性，使用更新的或不同数据集和软件工具也可确保可重复性

　　- 更大化数据和最近实践的再利用

　　- 更大限度地提高快速交付能力，获得高质量的结果
