WinProp

制造商:Altair Engineering Inc.
Altair WinProp是电波传播和无线网络规划领域内完备的工具套件。包括从卫星到陆地、从郊区到市区、室内的无线链路,WinProp创新性的电波传播模型能够在很短的计算时间内完成精确的分析。

产品亮点

• 新颖的基于经验公式或射线光学/确定性电波传播模型,能够在较短计算时间内完成精确计算

• 支持各种场景和丰富的地图数据格式,尤其是支持混合场景的分析

• 无线网络规划模块支持丰富的无线通信协议标准(蜂窝通信包括3G/4G/5G,无线宽带局域网W-LAN等)

• 灵活的Altair WinProp应用程序接口( API ) 易于将全面的电波传播模型和网络规划功能集成到其他软件工具中

Altair WinProp具有丰富的电波传播模型,是一款用于多种场景电波传播和高效网络规划的强大工具包。

WinProp含有以下特色模块:

• ProMan 电波传播和网络规划分析

• WallMan 矢量建筑数据库的图形编辑器

• AMan 天线方向图的图形编辑器

• CoMan 传感器和网络的连接性模拟器

• TuMan 隧道和体育场的图形编辑器

场景及应用

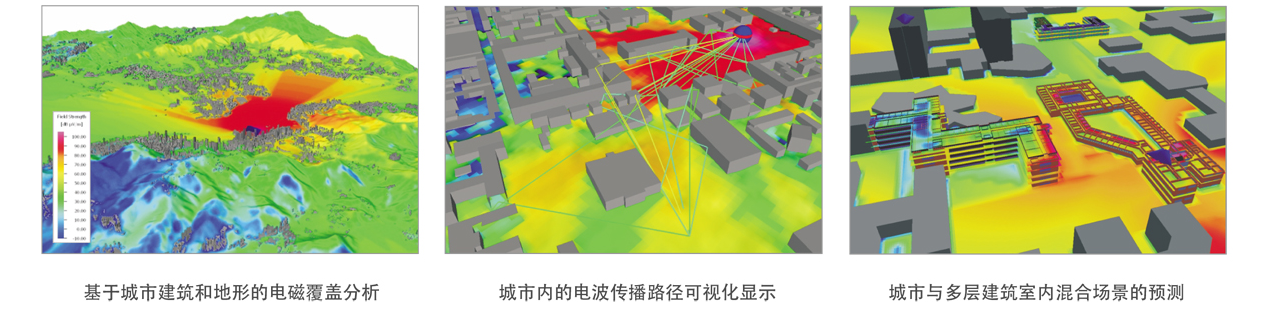

WinProp高精度、基于快速的经验和确定性电波传播模型适用于各种场景:

• 野外与农村

• 城市与郊区

• 室内与校园

• 隧道与地下轨道交通

• 交通与时变场景

• GEO与LEO卫星通信

WinProp支持任意的发射机包括蜂窝基站、广播基站、卫星、中继站和漏泄电缆。

数据库

基于场景,仿真预测基于地形(像素),地貌(像素-有/无高度和地表覆盖),城市建筑(像素或矢量)或3D平面物体/墙体(矢量)数据库。

在电波传播预测时,不同类型数据库可以同时使用和相互转换。图形编辑器、CAD软件和不同格式转换器均支持所有数据库类型。

传播模型

WinProp 强大的电波传播引擎包括经验和半经验模型(与测试数据校准),严格的3D射线跟踪模型和独特的优势路径模型(DPM)。

除了计算路径损耗,WinProp同时会计算信号时延、角度扩展、视线传输/非视线传输(LOS/NLOS)、定向信道脉冲响应、角包络和传播路径。

Altair WinProp API和引擎

WinProp应用编程接口(API)对电波传播引擎和网络规划模块都适用。API的调用非常简单方便,用户可以将电波传播模型(或网络规划引擎)集成到自编软件或第三方软件中。

空中接口和应用

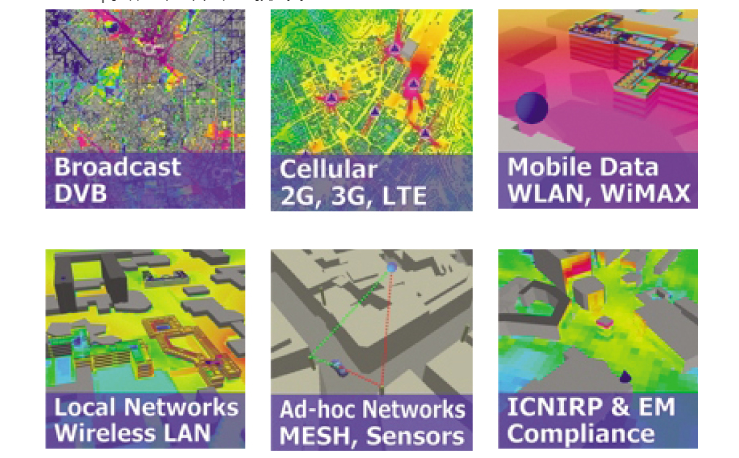

WinProp多种空中接口与应用预定义:

另外用户可以根据需求定义新的电波传播场景,WinProp 除了进行网络规划外,还可以进行基于ICNIRP和EMC规范的电磁特性分析。

计算与仿真

根据应用需求,WinProp提供静态、蒙特卡洛和动态网络仿真器。WinProp能够进行网络覆盖规划、容量分析和网络仿真器(算法性能、时延特性分析等)。用户可以定义(基站位置)通信阻塞用于电路和分组交换服务(包括热点统计分布、移动站等)。

基站覆盖

WinProp可以定义不同的传输模式(带宽、调制与编码策略MCS、数据速率、信噪比干扰功率比、信号门限、发射功率),覆盖地图(蜂窝布置、主服务、作用集、信道质量、上下链路的接收功率、信噪比干扰功率比)按照选择的传输模式分别进行计算,链路的适应性由传播模型计算得到的信道质量决定。可以估算每个位置在覆盖区域内的更大接收功率和更大传输速率。

容量

WinProp根据覆盖分析和流量假设计算网络中不同射频链路和蜂窝的容量(吞吐量、更大数据率、包时延、服务质量),可以方便地预测各小区的容量限值和过载蜂窝,并网络优化实现高的容量和高的吞吐量。复杂的确定传播模型很好地定义了MIMO和波束成形对通信容量的提升。任意天线的特性(线极化、圆极化)及其在电波传播分析中对无线信道的影响都将计入网络规划中。

Altair Feko与WinProp交互

电磁仿真可以用于天线设计和计算天线的辐射特性以得到3D天线方向图,Feko全面的求解器可以出色地胜任此类工作,得到的远场3D方向图能够叠加到WinProp的电波传播模型的无线信道中。

WinProp提供导入和处理Feko输出的3D天线方向图的接口,为加快复杂场景的仿真速度,复杂目标如汽车可以用其雷达散射截面代替(Feko中计算得到的双站RCS)。
