FluxMotor

制造商:Altair Engineering Inc.
Altair FluxMotor 是一款灵活又开放的旋转电机专用预设计工具。通过软件,用户可以灵活的使用标准零件库或自定义零件快速建立电机模型、创建绕组、添加材料以及执行一系列性能测试和结果对比。软件平台以先进的现代技术为基础,提供快速且精确的计算,必要时在底层与Altair Flux有限元计算工具互联进行更多高级计算,考虑更多复杂的现象。

产品亮点

·旋转电机设计专用工具

·快速设计

·面向用户的绕组工具

·自动测试及报告输出

·电机效率图快速评估

·高效率与高精度

·开放的材料库

·高效的电机零件管理及自定义(槽形、永磁体形状、等)

·采用库模式管理电机项目

优势

高效性

·高效的工作环境

·几分钟内完成电机建模与评估

·在预设计阶段快速了解电机技术经济潜力,从而在电机建模制造时获得高效生产率

·提供更佳的可视化电机性能图

适合广泛的使用者

·技术人员、工程师、研究者

·覆盖从设师、加工制造到电机集成、维护以及培训各个领域覆盖所有设计任务

·适合所有级别用户:初级、中级或者专家级

·包含所有任务阶段:从电机性能选型评估到预设计

精度保证

·Altair FluxMotor 利用优化技术有效减少计算时间

·融合Altair Flux35年的工程应用经验,确保计算结果的精确性

·分析设置与任务相关联—精度与速度的更佳平衡

扩展用于高级分析

·直接输出生成Altair Flux项目文件,进一步用于高级分析,如偏心、振动噪声等

·输出生成全参数化的Flux模型文件,包括既有物理属性定义,可直接在Altair Flux 环境下运行求解计算。

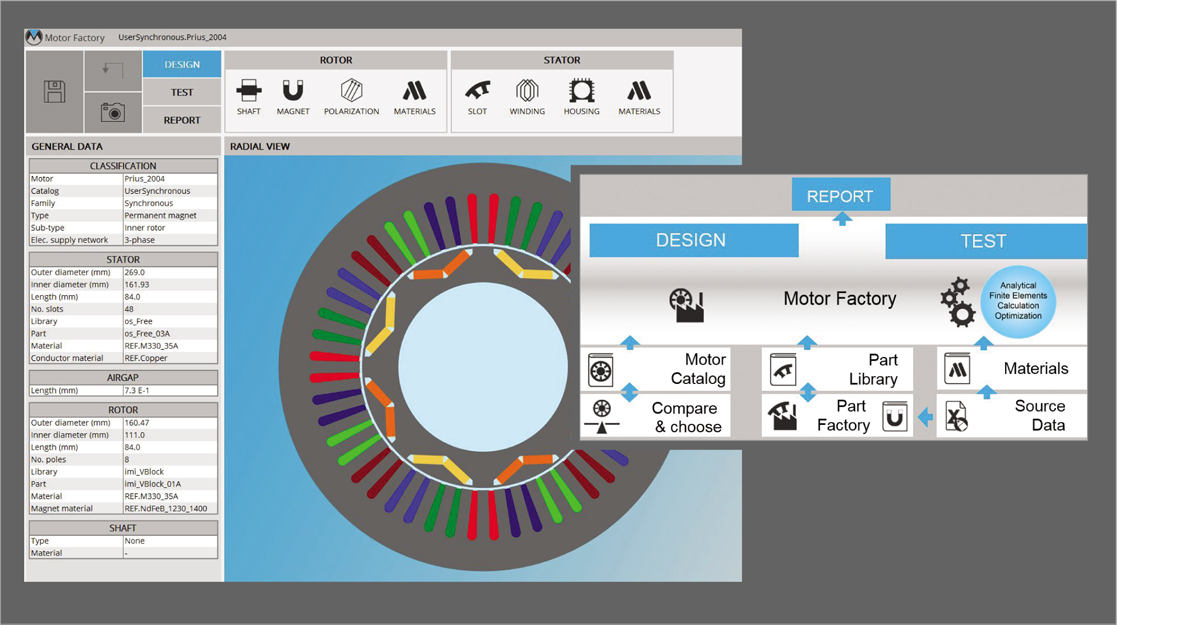

FluxMotor功能详解

电机设计循序渐进,简单易学

·始终基于已有电机模板开始设计

·轴-转子永磁-定子槽型-绕组-机壳循序渐进,轻松创建模型

面向用户的绕组工具

·提供4种不同的绕组模型(Auto, Easy,Advanced, Expert)

·绕组设置参数与设计任务自动匹配

·辅助绕组工具自动计算绕组特性参数

·端部绕组形式及绕组连接方式定义(Y型和∆型)

可扩展的材料库

·支持自定义材料特性:机械属性、电磁属性、温度特性

·轻松定义B(H)曲线、铁损曲线

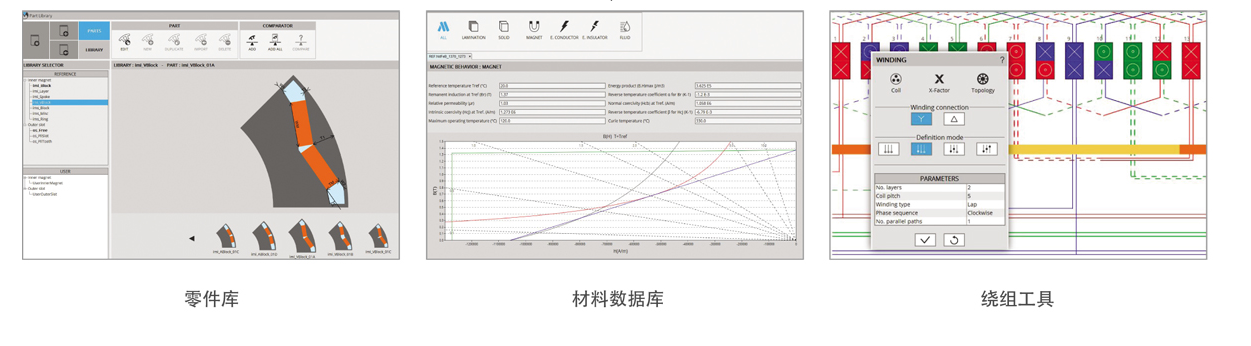

高效的电机零件库管理

·软件自带标准零件库

·提供丰富的全参数化定子槽型和永磁体等模型

用户自定义零件(槽,永磁体

·提供标准的可编辑槽或者永磁体零件模型模板,可修改自定义

·可通过Flux Sketcher导入外部CAD转换为零件库模型

强大的项目管理

电机库环境轻松管理设计电机项目:

·提升项目管理

·快速查看已有设计

·管理所有产品

·性能快速对比

内嵌电机性能测试

·FluxMotor提供专用测试环境用于评估电机各项电气性能

·预定义标准测试工况

·丰富的输入参数用于控制测试条件

·测试计算过程基于优化技术

·测试结果自动提取

预定义的自动工况测试内容

·空载测试:齿槽转矩、反电动势

·DQ平面Map图:磁链、电感、转矩、铁损等

·额定测试:电机综合性能(额定点)

·正弦波或方波指定工作点测试

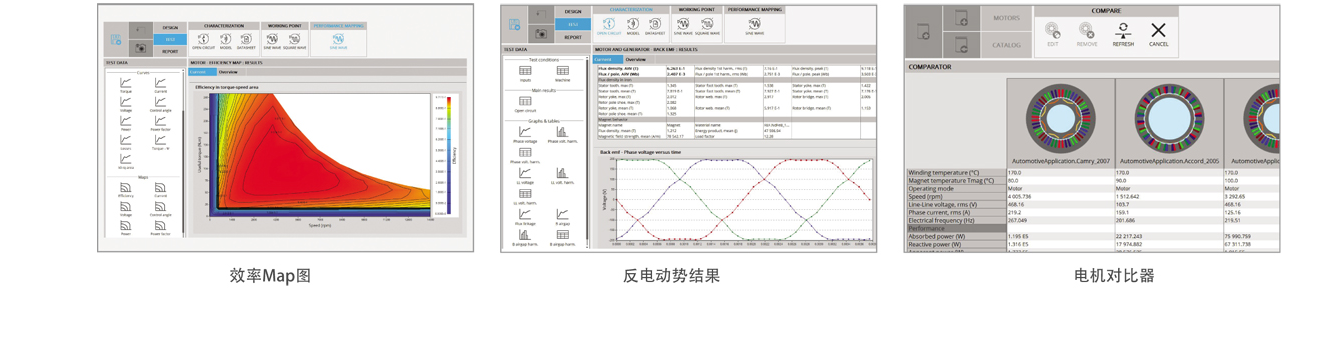

·电机效率Map图测试

自动提取报告

·说明所有设计及测试数据

·报告以html或pdf格式输出

与有限元软件Flux无缝链接

FluxMotor设计的电机模型可直接输出至Flux 软件,进行进一步的高级分析,如动态特性、热性能、偏心、振动噪声、驱动控制等
