ANSYS PExprt

制造商：ANSYS, Inc.

ANSYS PExprt是集磁路法和电磁场有限元分析于一体的电力电子设计工具，从软件自带的变换器电气参数、波形、数据库取出需要的铁心形状、绕组材料，自动优选更合适的变压器方案。

ANSYS PExprt将功率损耗和温升等作为设计基准值，一边进行评价一边变更各种参数，从而优选更佳的部件设计方案。另外，PExprt无缝集成的电磁场有限元分析工具，可以反映更精确的详细仿真结果。

功能特点介绍：

1.自动 Design

ANSYS PExprt可通过电压波形或变换器的输入进行自动设计。自动设计可快速计算符合用户设计要求的铁心形状、尺寸、材料、气隙，绕线类型、线规，以及绕线策略的所有可能组合，以实现更优的磁路设计。

电压波形的输入类型：正弦波、方波

变换器的输入类型：升压、降压、升-降压、正激、半桥、全桥、推挽、反激

2.铁芯库

ANSYS PExprt内置易于模型创建的铁芯库。

供应商：Ferroxcube、Epcos、AVX、Magnetics、Micrometals、Steward、TDK、electrical steel、Metglas

铁心形状：POT、RM、EE、EI、EFD、ETD、UU、EP、PQ、Toroidal、T、I、DRUM、UI、叠压

导线形式：绞合线、实心导线、平面导体引线、平面技术、分层绞线、方形导线和金属箔

3.建模功能

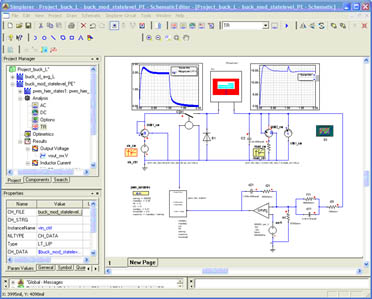

PExprt能够生成准确的可用于ANSYS Simplorer中 或其他电路仿真器的模型，无须制作原型和测量磁性器件。

PExprt生成的模型考虑了以下因素：

• 绕组的位置和绕制形式，包括交叉式绕组
• 绕组内电容
• 温度
• 集肤效应和邻近效应
• 材料特性，包括铁心的非线性特性和磁滞效应
• 随频率变化的电阻，漏感和激磁电抗
• 气隙效应，端部效应
• 绕组策略
• 绕组内交叉式导线，双绞线
• 双线或者三线的导线
• 并联连接

4.结果

ANSYS PExprt提供详尽的设计参数，例如损耗、窗口填充和绕组损耗。

• 绕组直流和交流的电阻和损耗，考虑了集肤效应和邻近效应
• 铁心损耗，考虑了磁滞和涡流损耗
• 更大和最小磁滞回环的表征
• 解析计算结果和有限元仿真结果
• 绕组电流有效值和电流密度
• 结构（BOM）
• 磁密-更大值和磁密范围
• 漏电感
• 温度
• 可用于Simplorer中的模型网表
