制造商：北京安怀信科技股份有限公司
SHINE产品就是针对装备电子系统及其任务环境建模仿真难题推出的工具集。SHINE产品参考了美国DMSO、雷神M&S产品体系以及北约电子战测试与评估指导书,采用了面向对象，模块化可互换的框架,提供了分层多维仿真引擎以及迭代提升仿真置信度的流程模板，支持第三方工具和用户IP的集成。SHINE工具集按照置信度的高低可以分为可视化虚拟现实环境，多层级多学科数字仿真分析弓|擎以及半实物仿真和飞行测试规划三大组成部分。置信度的提升是随着项目成熟度而随之提升的，SHINE为项目各个阶段以及项目协作中不同分工的研发和使用者提供不同层级的仿真工具。
SHINE的功能架构包括U层、计算业务层和建模仿真资源数据库，其中数据库包含丰富的建模仿真资源，并且随着使用者不断的迭代验证,数据库的模型数据置信度不断提升，可以为新产品的预研、现有产品的升级以及基于模型的体系工程(MBSoSE) 提供高精度数据模型。

SHINE复杂电磁环境战场态势仿真软件

Battlefield situation simulation of complex electromagnetic environment

产品定义
聚焦问题
装备电子功能综述
环境任务建模
工具集应用环境
系统分析层级
研发机构

SHINE复杂电磁环境战场态势仿真软件产品定义

▪ SHINE产品就是针对装备电子系统及其任务环境建模仿真难题推出的工具集。

▪ SHINE产品参考了美国DMSO、雷神M&S产品体系以及北约电子战测试与评估指导书，采用了面向对象，模块化可互换的框架，提供了分层多维仿真引擎以及迭代提升仿真置信度的流程模板，支持第三方工具和用户IP的集成。SHINE工具集按照置信度的高低可以分为可视化虚拟现实环境，多层级多学科数字仿真分析引擎以及半实物仿真和飞行测试规划三大组成部分。置信度的提升是随着项目成熟度而随之提升的，SHINE为项目各个阶段以及项目协作中不同分工的研发和使用者提供不同层级的仿真工具。

▪ SHINE的功能架构包括UI层、计算业务层和建模仿真资源数据库，其中数据库包含丰富的建模仿真资源，并且随着使用者不断的迭代验证，数据库的模型数据置信度不断提升，可以为新产品的预研、现有产品的升级以及基于模型的体系工程（MBSoSE）提供高精度数据模型。

聚焦问题

▪ 随着电子信息技术的飞速进步，海陆空天装备平台搭载的雷达、通信、对抗、EO/IR等电子设备由单体向综合、单平台向体系化方向发展。同时数量越来越多、功率越来越强的敌我双方电子系统有意无意的辐射也构成了复杂的电磁环境。日趋复杂的装备电子系统和任务环境，无论对于子系统设计师、总体设计师、测试验证人员还是使用者来说，都是一项的挑战。

▪ 在应对开发和使用复杂系统的挑战方面，美国不仅建立了一系列军用民用标准规范，也建立战场全域模拟仿真体系。美国的各大国防合约商，也打造了一系列面向复杂系统和环境建模仿真的工具平台。其中雷神公司提供了支持整个产品生命周期，从最初的概念发展到设计，集成，测试和评估、部署和支持，以及未来的进化升级的建模仿真工具。
装备电子功能综述
▪  装备平台建模

–3D模型 *Materials *Texture *Animation

–EM模型 *EM mesh *EM materials

–IR模型 *IR mesh   *IR materials

▪ 平台电子系统建模

–天线建模 * 快速建模——指标定义，公式法；* 数据模型——仿真数据，测试数据；* 数值仿真建模——采用FDTD,MOM算法分析。

–EOIR传感器FOV建模 * 快速建模——几何法；* 数据模型——计算分析数据。

–设备子系统分级建模 * 指标级——参数定义；* 功能级——公式、标准规范、分析测试数据；* 信号级——动态、时间离散仿真; * 采用行为级建模编辑界面；* 预定义常用雷达、通信、对抗设备收发元件模板 ; * 支持用户自定义设备元件及其分析算法 ; * 分级建模模型随项目成熟度迭代提升精确度。

▪  平台运动及姿态建模

–运动轨道/轨迹建模 * 太空、深空平台六要素、TLE轨道 ; * 导弹、运载弹道方程；* 海面、空中平台大圆弧轨道 ; * 支持用户自定义轨道及算法。

–姿态控制建模 * 欧拉角旋转定义 ; * 笛卡尔坐标位置调整 ; * 随机姿态扰动。
环境任务建模
▪ 地理环境建模

全球三维GIS系统 ; 热点区域三维地形建模（高程、卫星图）；建筑群与植被；多级海情建模 ; 海底建模；地面、海面杂波统计模型。

▪ 气象环境建模

全球电离层预报；大气分层折射模型; 大气波导效应；云雨衰减，雨杂波统计模型。

▪ 电磁环境建模

能量域电磁环境——区域空间场分布；

频域电磁模型——区域综合频谱占用；

时域模型——区域动态、时间离散信号。
工具集应用环境

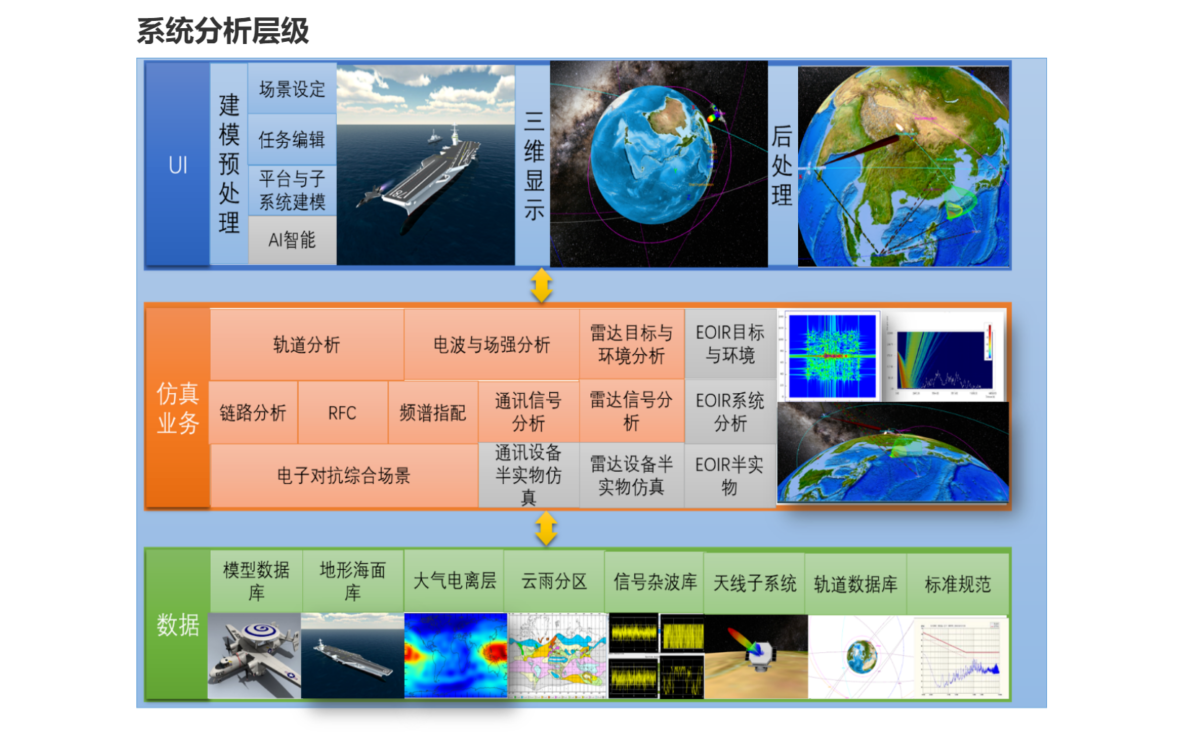

系统分析层级
研发机构

上海应尧信息科技有限公司

▪ 应尧公司坐落于上海虹桥商务区，是一家为复杂系统高性能设计分析提供软硬件仿真及验证工具的高科技公司。新三板上市北京安怀信科技股份有限公司是应尧公司的控股股东。

▪ 应尧公司拥有十多种自主知识产权建模仿真产品，并且与合作伙伴一起提供支持复杂系统产品开发及使用全生命周期的建模和仿真能力，从最初的产品概念方案到详细设计，系统集成，测试和评估、部署和支持，以及未来的产品升级换代。

▪ 应尧公司的产品广泛应用于目标与环境分析、雷达系统仿真、通讯系统仿真、光电和红外系统仿真、系统间电磁兼容、电磁环境与电磁态势、体系级电子战分析、注入式半实物仿真、飞行测试规划与验证等等领域。公司客户主要包括航空航天、兵器船舶、通讯和雷达领域的科研院所、企事业单位、军队和高校。
