立创eda学习笔记二十三:如何将原理图和焊盘关联?(交叉选择)

这是我在网上看到的一个提问,我对这个提问有两个理解,

1,如何显示原理图符号和PCB封装之间的对应位置关系?

那么可以使用以下的交叉选择功能。

这个功能是用来跳转原理图符号和PCB封装之间的对应位置。

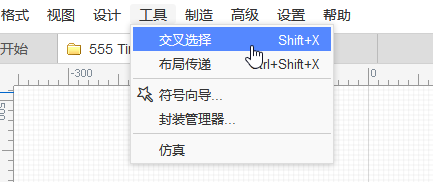

入口:顶部菜单 – 工具 – 交叉选择

使用方法:

  • 打开原理图或者PCB
  • 在原理图选中一个零件后,
  • 点击“交互选择”或者使用快捷键 “SHIFT + X”,即可切换至PCB并高亮选中的零件的封装。

  • 支持点击器件,点击导线,然后进行交叉选中PCB的器件和导线网络。
  • 也可以直接在原理图选中一个器件后,直接切换到PCB时,自动选中对应的封装。
  • 在PCB时可以点击焊盘,然后交叉选中到原理图的器件引脚。

在 v6.4 开始,支持多窗口交叉选中,在同一个浏览器或者客户端下,新建窗口分别打开编辑器,再分别打开工程下的原理图和PCB即可。

注意:

  • 在使用该功能前,你的PCB需要确保是已经保存过的,新建的PCB不支持这个功能。
  • 在使用该功能前,你若尚未打开PCB,编辑器会自动为你打开。
  • 如果你工程内含有多个PCB,且尚未打开PCB,则编辑器会自动打开第一个。

2、画一个元件的原理封装图和焊盘封装图之后,如何使之关联起来?

可以看这个:

立创eda学习笔记五:如何自己画器件的符号和封装并上传_创世纪GENESIS-CSDN博客_立创eda自己绘制元件
