立创eda学习笔记二十一:添加、移除泪滴

在PCB电路板设计中,为了让焊盘更坚固,防止机械制板时焊盘与导线之间断开,常在焊盘和导线之间用铜膜布置一个过渡区,形状像泪滴,故常称做补泪滴(Teardrops)。

泪滴的作用

  • 避免电路板受到巨大外力的冲撞时,导线与焊盘或者导线与导孔的接触点断开,也可使PCB电路板显得更加美观。
  • 焊接上,可以保护焊盘,避免多次焊接时焊盘的脱落,生产时可以避免蚀刻不均,以及过孔偏位出现的裂缝等。
  • 信号传输时平滑阻抗,减少阻抗的急剧跳变,避免高频信号传输时由于线宽突然变小而造成反射,可使走线与元件焊盘之间的连接趋于平稳过渡化。

立创EDA支持全部类型焊盘的泪滴生成。

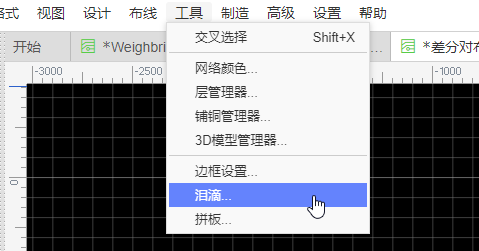

入口:顶部菜单 – 工具 – 泪滴

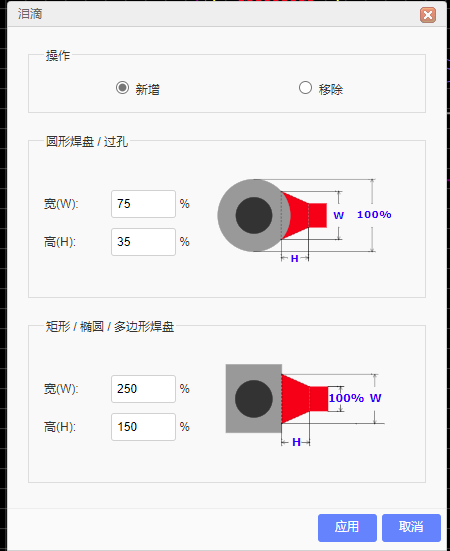

点击弹出的对话框,可很方便地设置泪滴所需要的参数。

说明:

  • 若删除关联的导线,焊盘的泪滴会跟随删除。
  • 如果泪滴在生成的时候,检测到DRC错误,那么该泪滴则不会继续生成。
  • 暂时不支持独立对某些元件进行添加泪滴。
  • 选中泪滴后可以在右边修改其属性,泪滴实质上就是实心填充不同形状的显示。
  • 可以在 “顶部菜单 – 设置 – PCB设置” 开启自动添加泪滴选项。

注意:

1、这里的操作选项是针对全部焊盘的,点新增全部新增,点移除全部移除

2、一般都是板子基本画完了再全部添加泪滴,如果添加了泪滴后你还要改图,泪滴会造成很多干扰,你改之前可以先去掉所有泪滴,改之后又全部新增

3、泪滴本质上就是实心填充不同形状的显示,或者说就是形状特别一点的导线,你也可以直接动手编辑它的形状。
