立创eda学习笔记十八:铺铜死区?孤岛?死铜?

铺铜的时候有一个死铜(死区)的概念,这个概念在设置里也有反映,就是“是否保留孤岛”

什么是铺铜死区?什么是孤岛?

isolated shapes:孤铜,也叫孤岛(其实立创eda里面的死区和死铜也是指的这个)
是指在PCB中孤立无连接的铜箔。一般都是在铺铜时产生。
解决的方法比较简单。可以在PCB设计中手工连线将其与同网络的铜箔相连。
也可以通过打过孔方式与同网络铜箔相连。
无法解决的孤铜,删除掉即可。

工业领域里,死区的概念比较广泛,在不同的地方可能指代的东西不一样。

控制论里,死区(deadband)有时也称为中性区(neutral zone)或不作用区,是指控制系统的传递函数中,对应输出为零的输入信号范围。像伺服驱动器中就会有死区来避免因为反复的致能-不致能循环而造成的振荡(在比例控制系统中称为hunting)。在机械系统中也有类似死区的概念,例如齿轮组中的背隙。

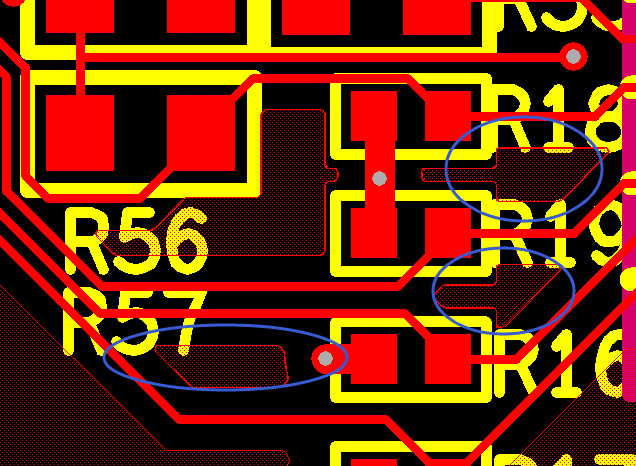

“孤岛”一词对于PCB设计师来说,很熟悉。这是指在做铺铜时,其中没有跟任何信号,及地,电源连接的铺铜。也有人叫“死铜”“碎铜”如下图所示.

我画了几个图来说说我的经验,新手向,大佬勿喷:

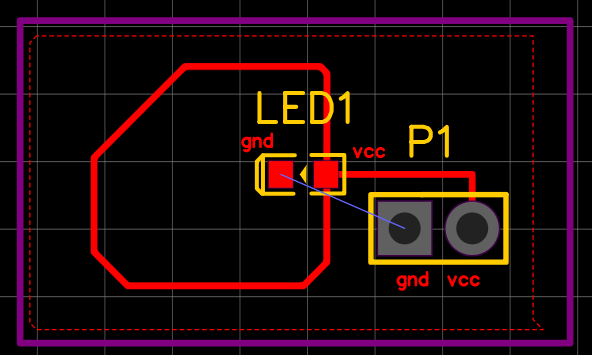

这个图里,p1是一个2p的插针,用来导入外部的vcc和gnd,led1是一个led灯,它需要一脚接vcc,一脚接gnd才能正常工作,为了方便说明,我这里故意画了一个环线把gnd包围了起来,实际上孤岛形成的原因各种各样,没有我这个这么简单粗暴。

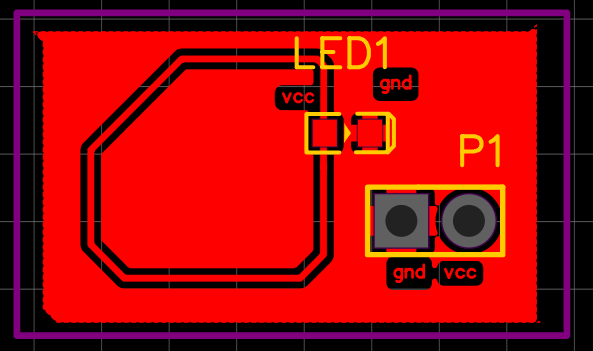

我再在外面画了铺铜的边框把它包起来,就变成了下面这个样子

 你觉得中间被包起来的那一块叫孤岛?

不对,它虽然和外面的铺铜-gnd隔绝,但是它仍然是有网络的,它的网络名就是gnd。

而且gnd的网络不完整,所以网络飞线一直会提示你。

这个时候,你不论选不选保留孤岛,这个图不会有任何变化,因为它根本不是孤岛。

要解决这个飞线可以打过孔在底层走线。

再看下面这个图

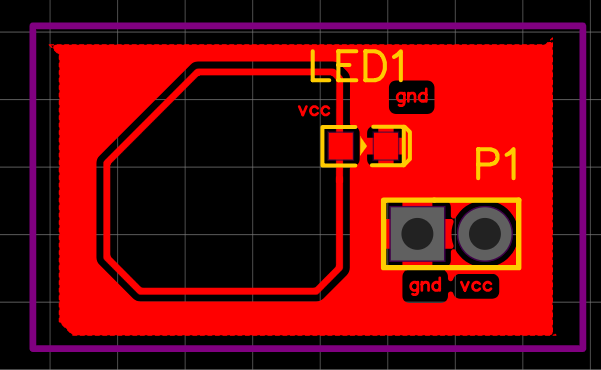

这个图跟前面的图的区别就是led的方向换了一下 ,如果这个时候铺铜把它全部框起来(选择保留孤岛)就变成了下面这个,外面的大面积铺铜把led1的gnd和插座的gnd连起来了。



 这个时候被vcc包围的部分才叫孤岛,它不属于任何网络,如果重建铺铜,然后选择不保留孤岛就是下图

哦,对了,铺铜是否可见要点击空白的地方再去修改属性。

铺铜本身的属性要点击铺铜的边框才能修改。

上面就是我对铺铜孤岛的个人理解,希望可以帮助到新手。

网上有关于要不要去除死区(孤岛)的讨论,我觉得这个回答比较好,我把它贴在下面:

有人说应该除去,原因大概是:

会造成EMI问题

增强搞干扰能力

死铜没什么用

但也有人说应该保留,原因大概是:

去了有时大片空白不好看

增加板子机械性能,避免出现受力不均弯曲的现象

那么,到底谁对谁错呢?

第一,我们不要死铜(孤岛),因为这个孤岛在这里形成一个天线的效应,如果周围的走线辐射强度大,会增强周围的辐射强度;并且会形成天线的接受效应,会对周围走线引入电磁干扰。

第二,我们可以删除一些小面积的孤岛。如果我们希望保留覆铜,应该将孤岛通过地孔与GND良好连接,形成屏蔽。

第三,在高频情况下,印刷电路板上的布线的分布电容会起作用,当长度大于噪声频率相应波长的1/20时,就会产生天线效应,噪声就会通过布线向外发射。如果在PCB中存在不良接地的覆铜话,覆铜就成了传播噪音的工具。

因此,在高频电路中,千万不要认为,把地线的某个地方接了地,这就是“地线”,一定要以小于λ/20的间距,在布线上打过孔,与多层板的地平面“良好接地”。如果把覆铜处理恰当了,覆铜不仅具有加大电流,还起了屏蔽干扰的双重作用。

第四,通过打地孔,保留孤岛的覆铜,不但能够起到屏蔽干扰的作用,确实也可以防止PCB变形。

转自:

百度
