立创eda学习笔记三十:布局传递

这个布局传递挺好玩的,如果不选布局传递

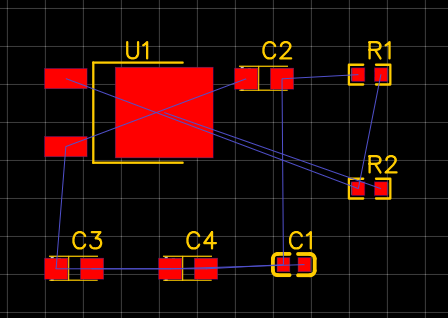

转换成功后会如下图所示,封装是简单直线排列的。



如果选择了布局传递,那么转化后的封装是会按照原理图的布局来排列。

这个对于画原理图布局会有实际的帮助,原理图上的一个一个小的模块电路可以直接转化成pcb图上的一个一个模块电路,不会全部混在一起。

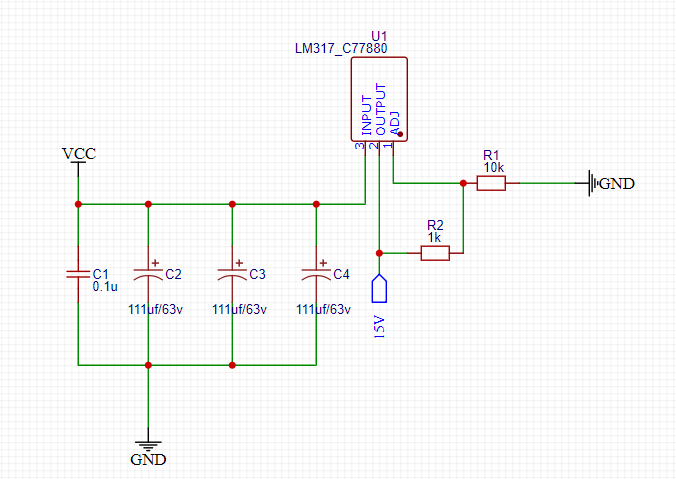

比如这个电路是一个24v转15v的电源转换电路。

布局传递如何操作?

  • 先将原理图转为PCB并保存PCB至当前工程下,这个时候器件是简单直线排列的,不要纠结,直接点击保存把pcb图保存好。
  • pcb图名称前面有个星号就说明还没有保存

  • 用鼠标区域选择原理图的零件,点击“布局传递”,或者快捷键“CTRL + SHIFT + X”。
  • 这里就是把你要传递的电路选择上,选择上之后线条会高亮,选中电路后再去点“布局传递”哦,否则无效。



  • 编辑器会自动切换至PCB,并将封装悬浮,等待鼠标左击放置在画布上。

  • 放置后鼠标仍为手掌拖动状态,点击封装即可进行细节调整。
  • 这个时候选来的器件排列状态消失,变成现在的状态。
