立创eda学习笔记十六:阵列副本和阵列分布

两者是不同的,不要搞混了,它们都不在一个菜单里,举个例子,

阵列副本的对象是一个车,阵列副本后会出现很多辆一模一样的车按照你的要求排列。

阵列分布的对象是很多辆车,而且可能这些车都不一样,阵列分布后会按照你的要求进行排列,但是过程中不会产生新的车,没有副本产生。

阵列是cad制图里的重要概念,CAD相关资料里很多介绍和说明,立创eda的相关资料较少,我把教程里的内容贴在下面。

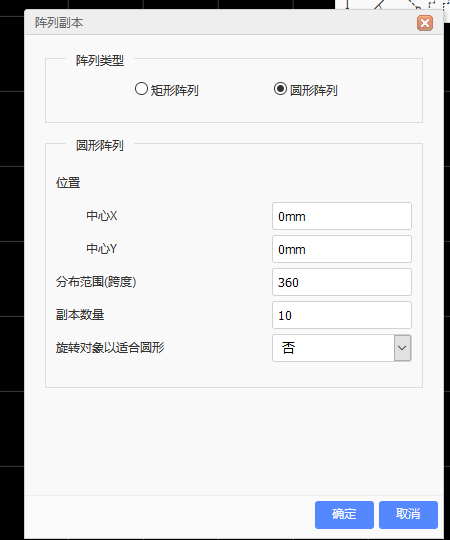

阵列副本

在:顶部菜单 – 编辑 – 阵列副本。

选中一个图元或多个图元后,点击阵列副本菜单,设置需要的参数后,即可进行阵列副本。

点击确定后将生成多个图元。

阵列分布

入口:顶部菜单 – 对齐 – 阵列分布。

使用方法:批量选择需要阵列分布的元素 – 点击阵列分布菜单 – 设置并分布。

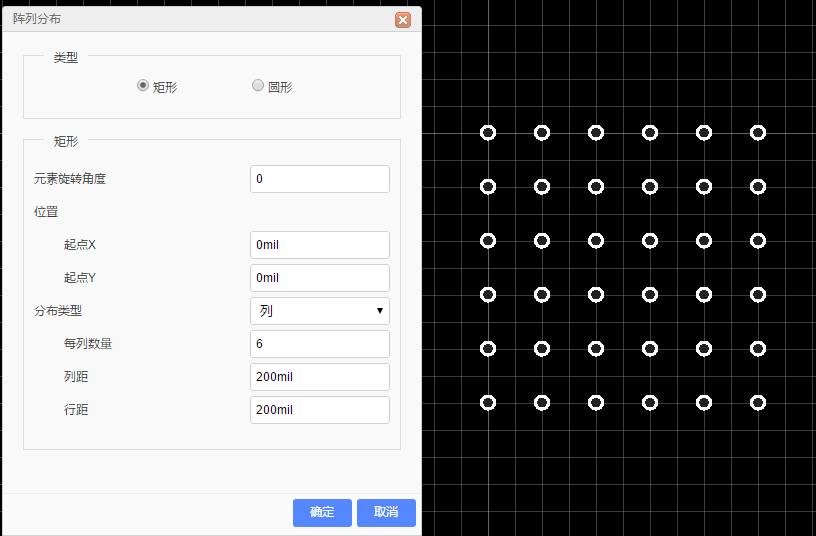

矩形阵列

  • 元素旋转角度:元素的自身旋转角度,设为30则所有元素旋转30度。
  • 位置:左上角第一个元素的位置。
  • 分布类型:
    • 列:从上到下再从左到右,N字形分布。
    • 行:从左到右再从上到下,Z字形分布。

圆形阵列

  • 元素旋转角度:元素的自身旋转角度,设为30则所有元素旋转30度。
  • 位置:圆心的位置。
  • 半径:圆的半径。
  • 起始角度:第一个元素的起始角度。0度是左边中心位置,第一象限与第四象限之间。
  • 方向:元素排列的前进方向。顺时针或逆时针。
  • 间隔:每个元素之间的间隔角度。
  • 旋转对象以适合圆形:选择”是”的时候元素的摆放角度将根据 元素旋转角度 + 间隔角度 进行设置。

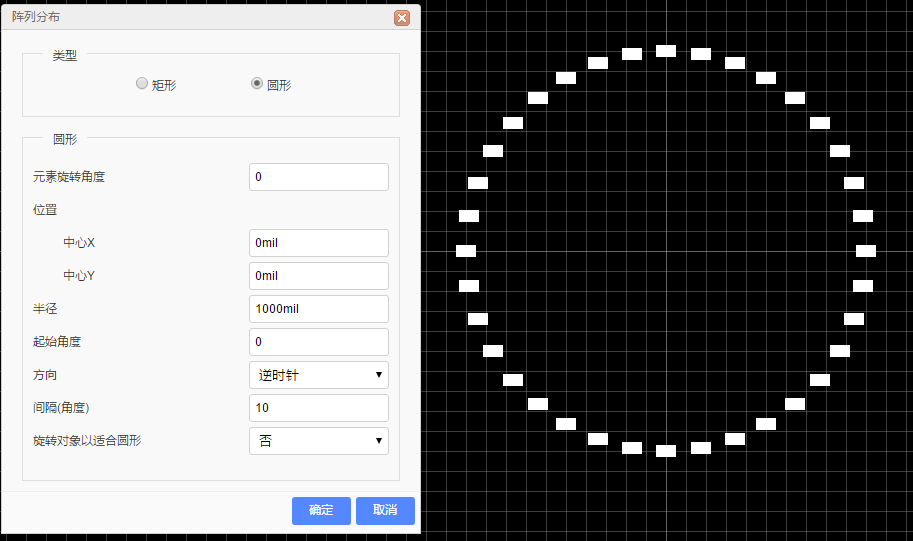

未旋转对象:

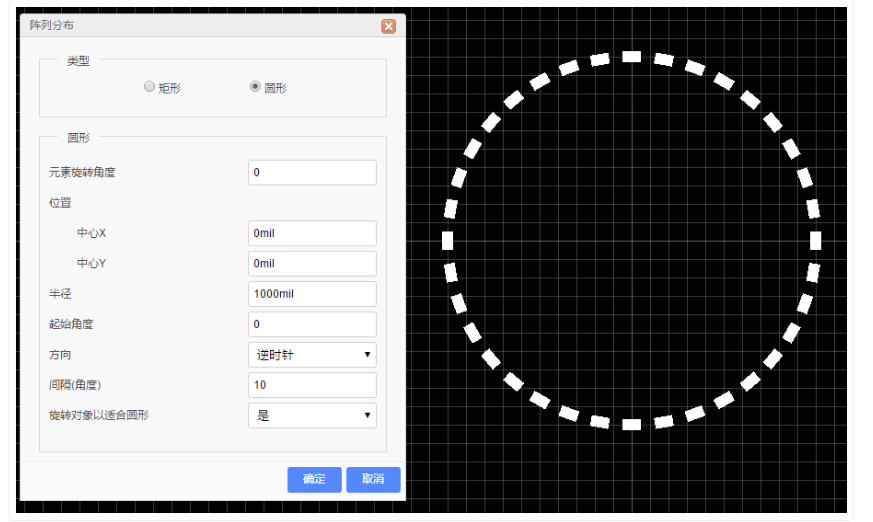

旋转对象后:
