初探基于OSG+OCC的CAD之GMSH体网格划分与显示

GMSH划分体网格与面网格划分是类似的,划分面网格的API是:model::mesh::generate(2);而划分体网格的API是:model::mesh::generate(3);后面就是直接图区数据的过程了,和提取面网格类似的,流程如下:

1.获取实体类型:std::string type;
    gmsh::model::getType(dim, tag, type);//当type == “volume”时说明是体数据,

2.获取满足1条件下的节点数据:gmsh::model::mesh::getNodes

3.获取相应的单元数据:gmsh::model::mesh::getElements

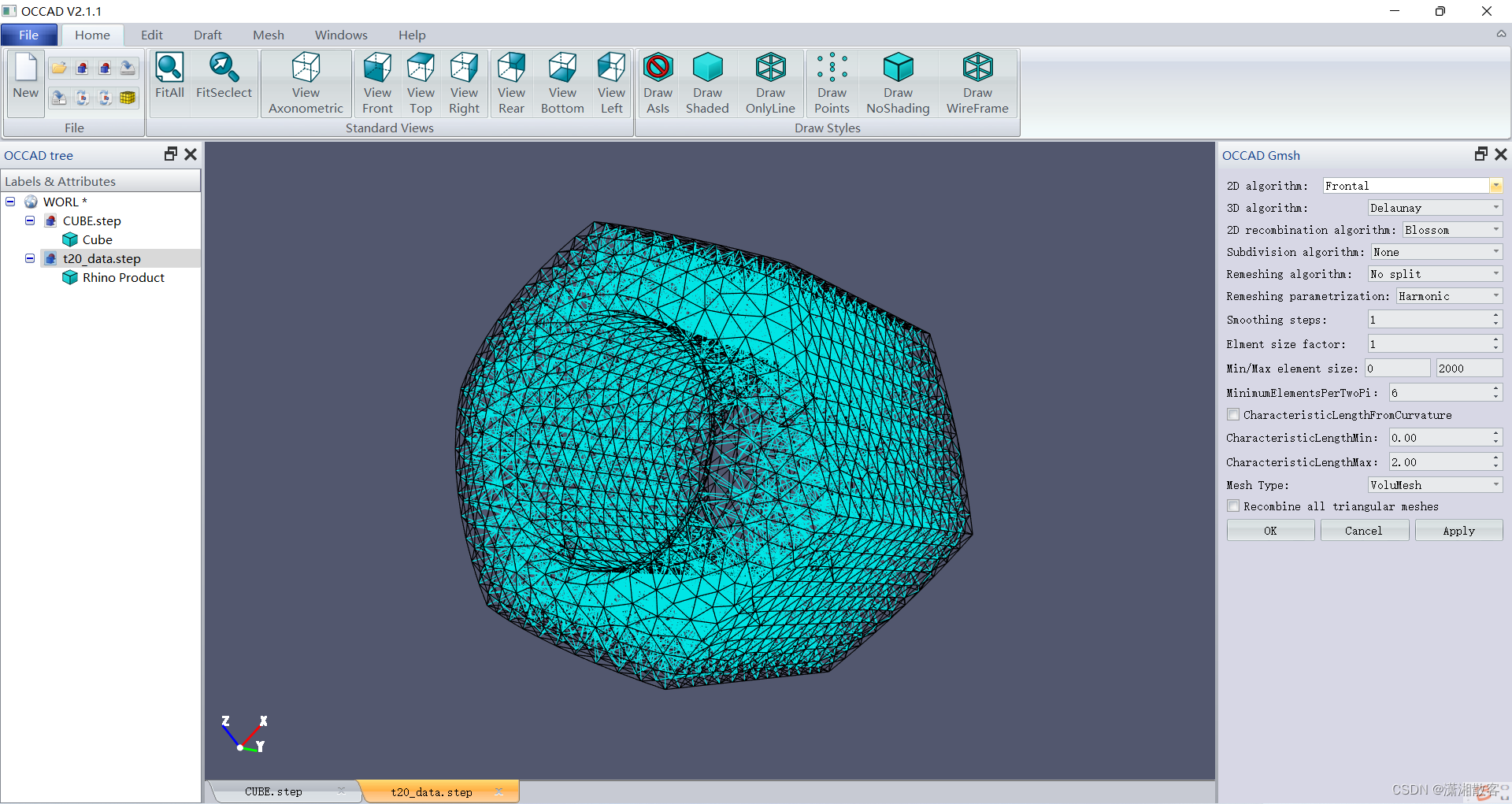

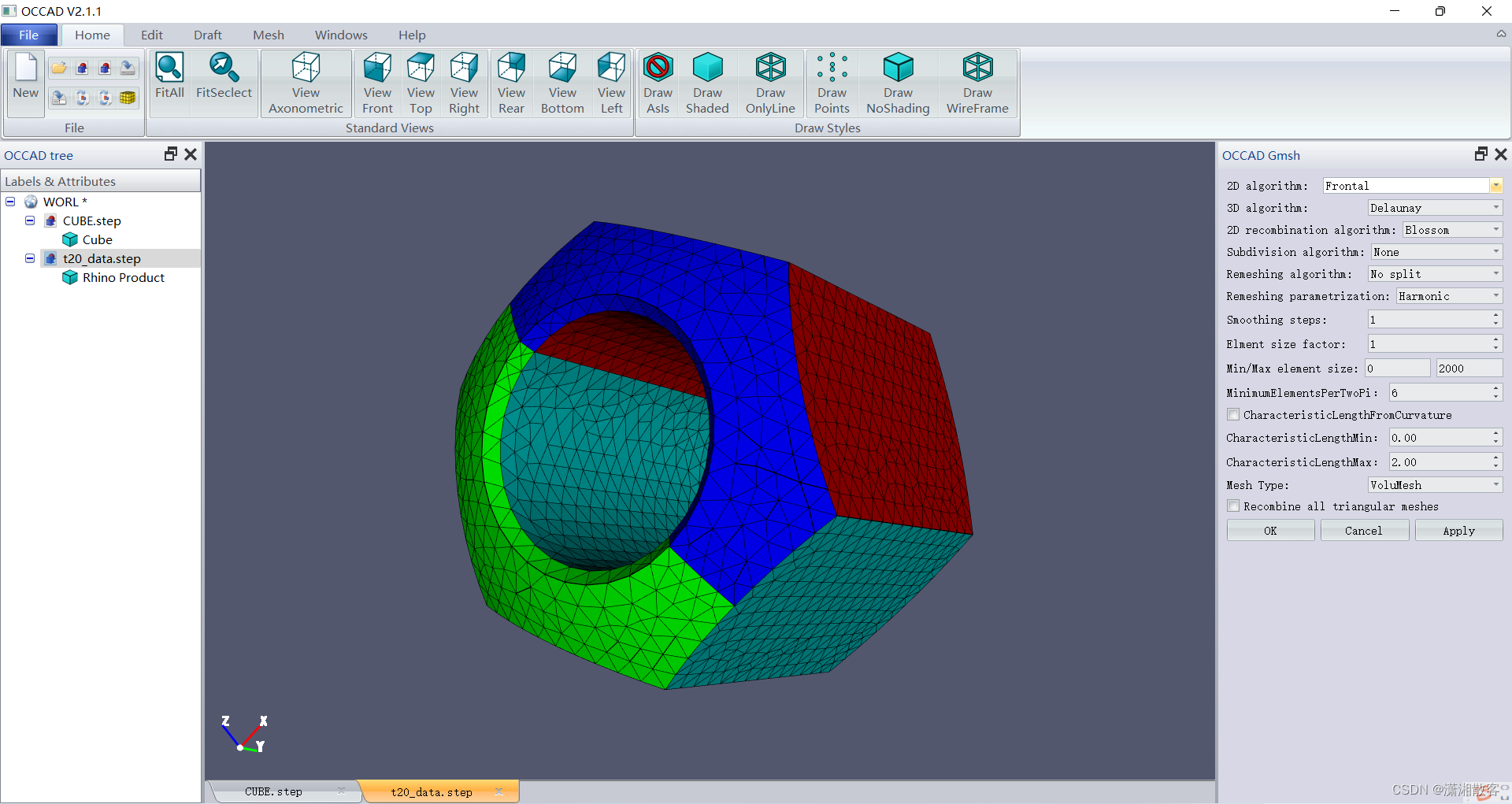

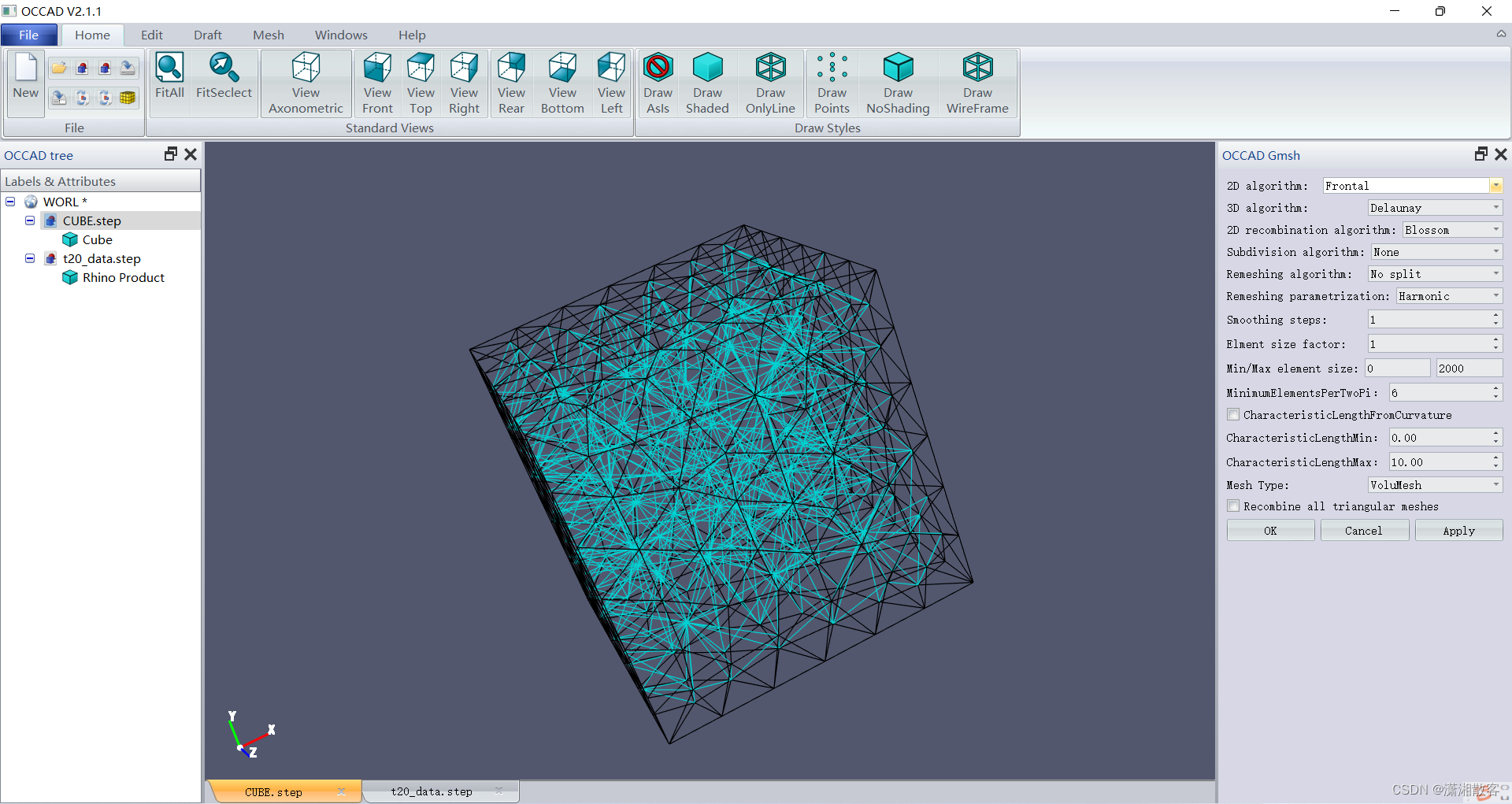

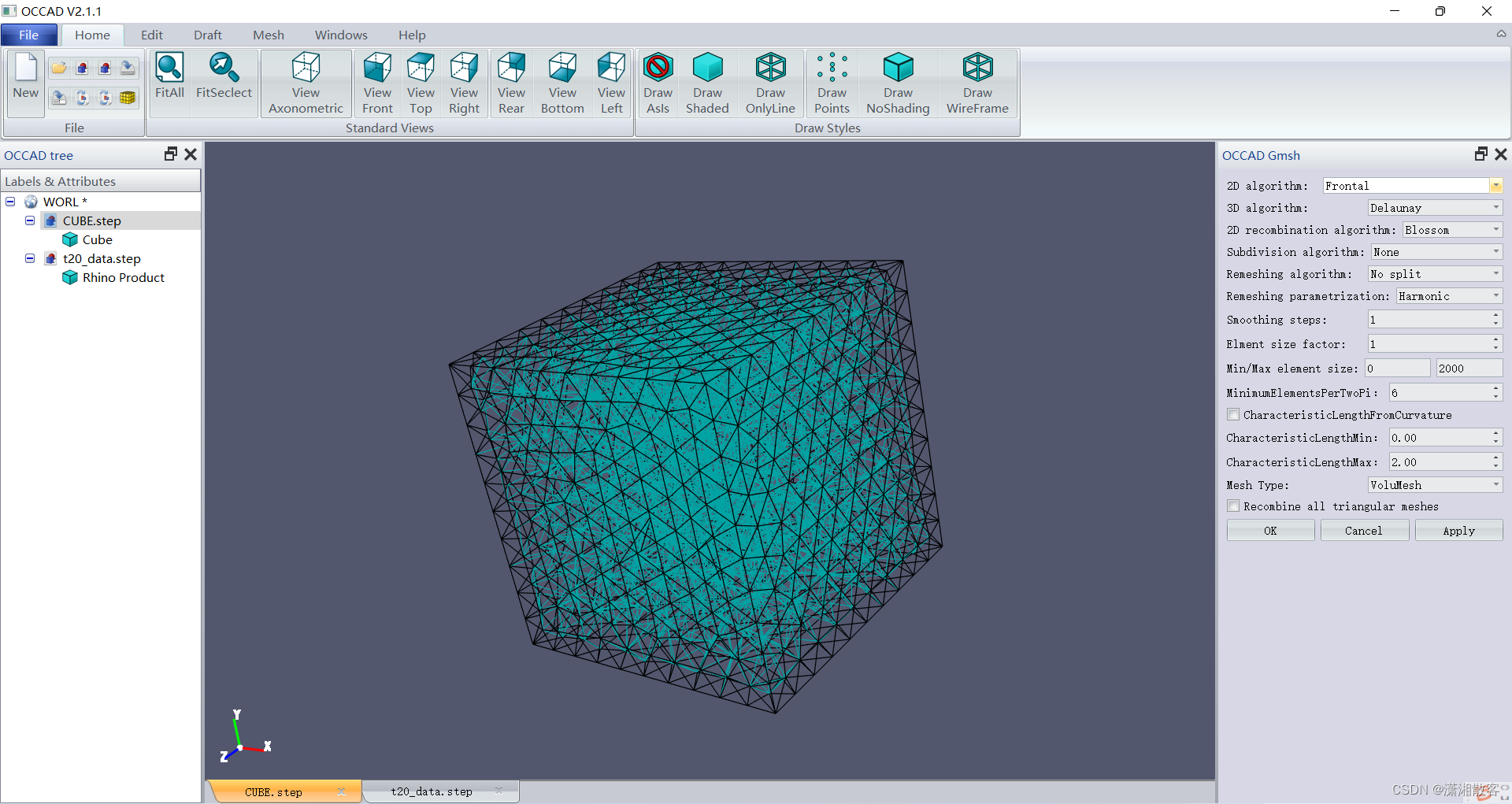

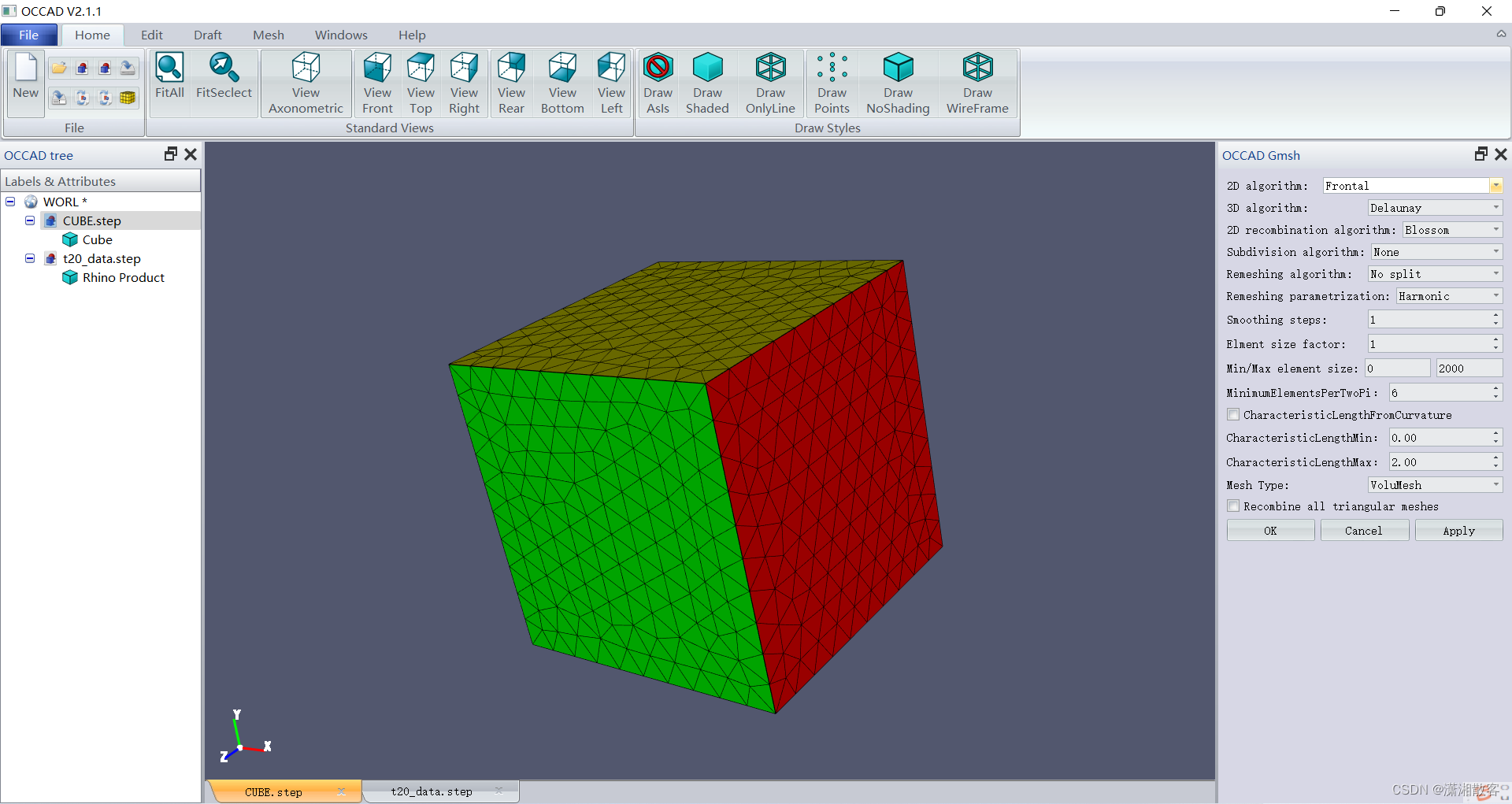

4.提取数据,参考我前面博客写的,OSG渲染效果如下:









体网格用蓝色线框表示,面数据用填充表示,效果应该是没问题的。欢迎大家指正交流。

后记: 推荐一个工业软件交流群(QQ) : 364576732,有兴趣的可以加入讨论交流
