初探基于OSG+OCC的CAD之Netgen体网格划分与显示

     本人之前在集成netgen时,划分选择是面网格划分,没有体网格划分选项,最近公司事情不是很忙,看了下Netgen的C++ API,于是在自己的系统中增加了体网格划分与面网格划分选项,可见截图Netgen参数设置下的mesh type选项卡。

    Nengen划分体网格的核心API是:Ng_GenerateVolumeMesh划分接口,其次是读取网格数据接口:Ng_GetNE获取单元数目,Ng_GetVolumeElement获取具体的单元坐标标签,Ng_GetPoint根据标签得到具体坐标,后面可以直接交给渲染就行了,核心代码提取如下:

ng_res = Ng_GenerateVolumeMesh(occ_mesh, &mp);//划分体网格

int net =  nglib::Ng_GetNE(occ_mesh);//获取体网格单元数

nglib::Ng_GetVolumeElement(occ_mesh, i, p);//获取第i个单元的三个坐标下标值

 nglib::Ng_GetPoint(occ_mesh, p[0], pt);//获取第一个下标的坐标位置

其中p是:int p[3] = { 0.0 }; pt是:double pt[3] = { 0.0 };

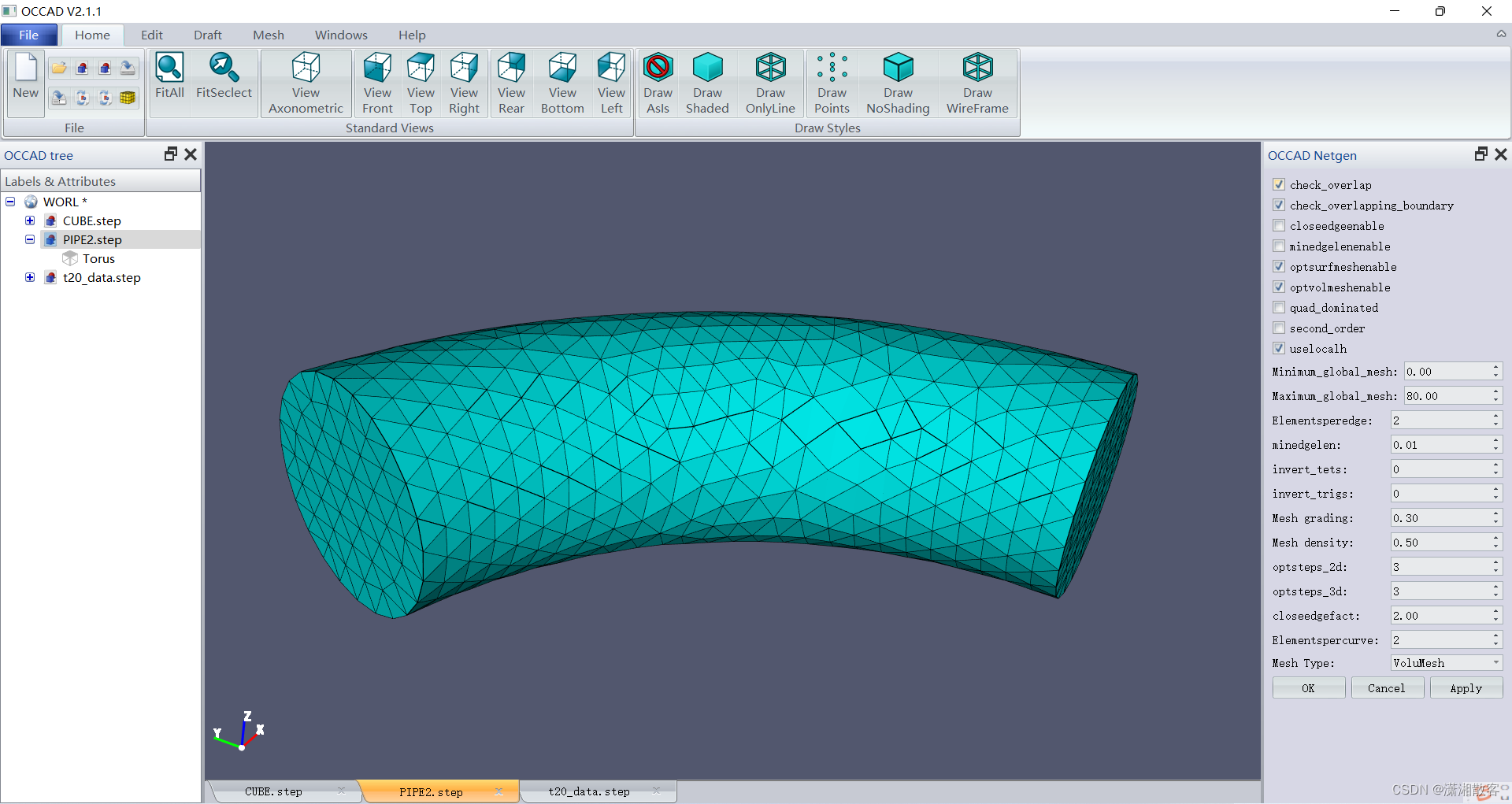

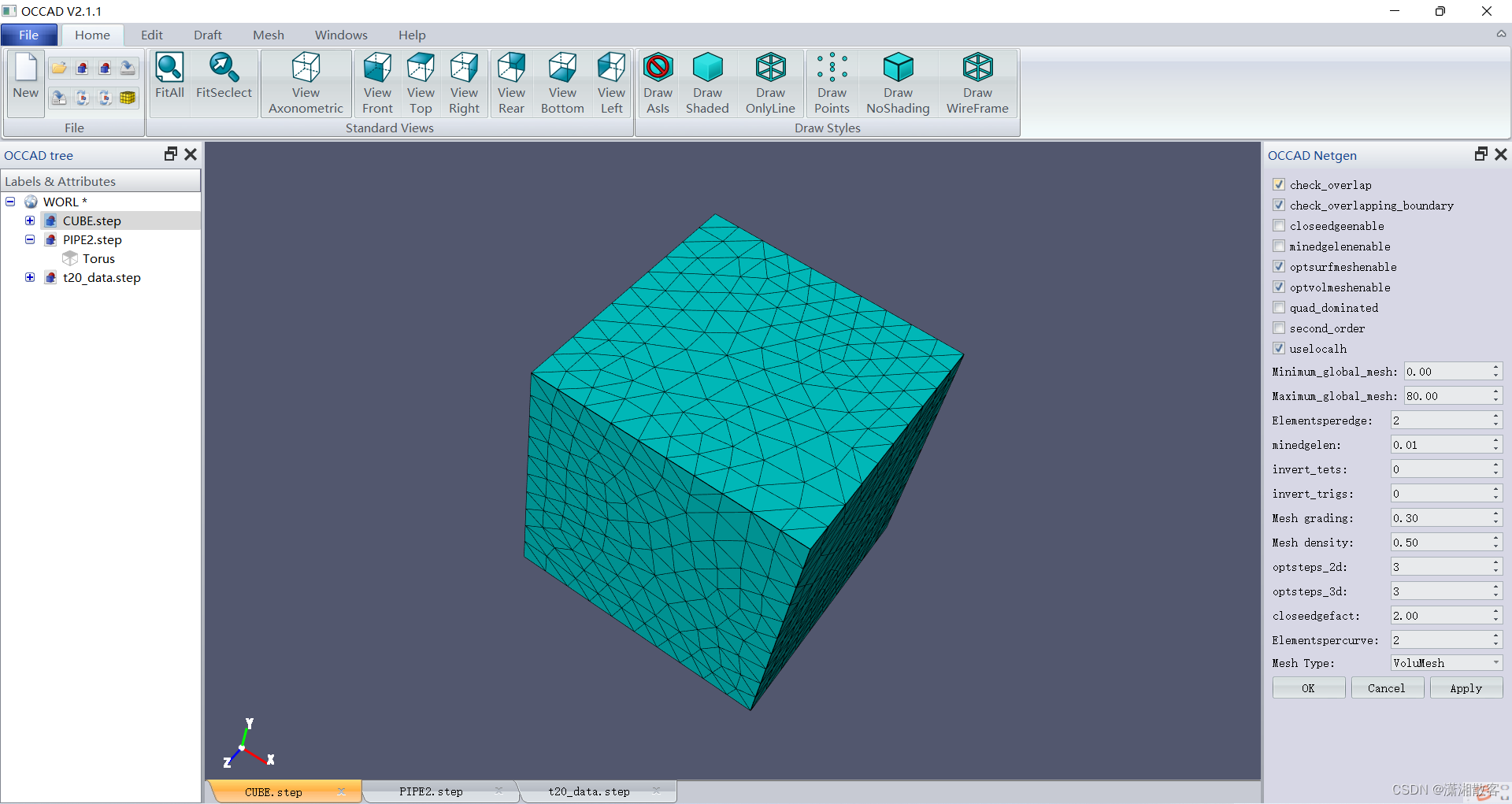

用OSG渲染的效果如下:

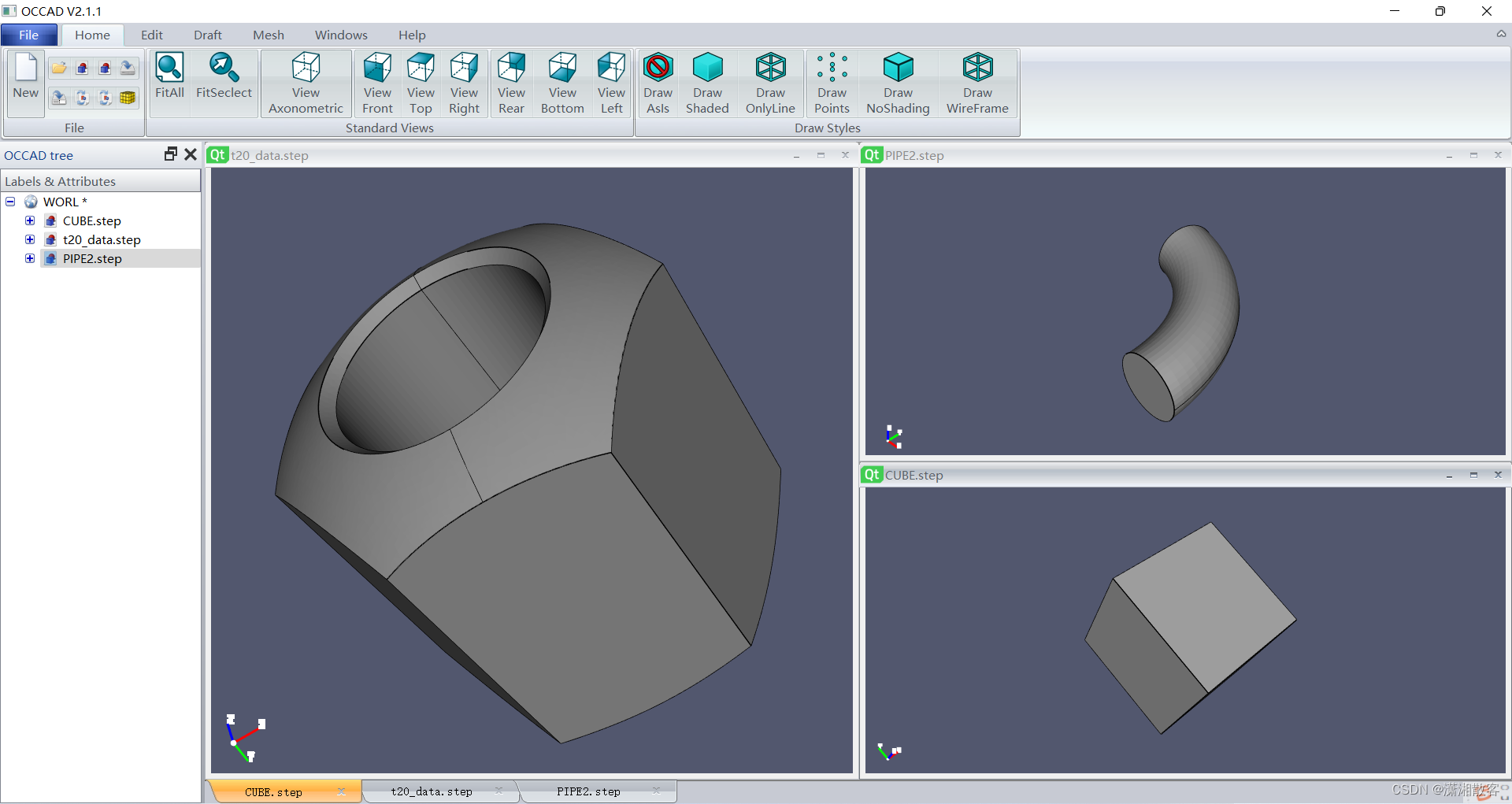

图1.stp模型显示

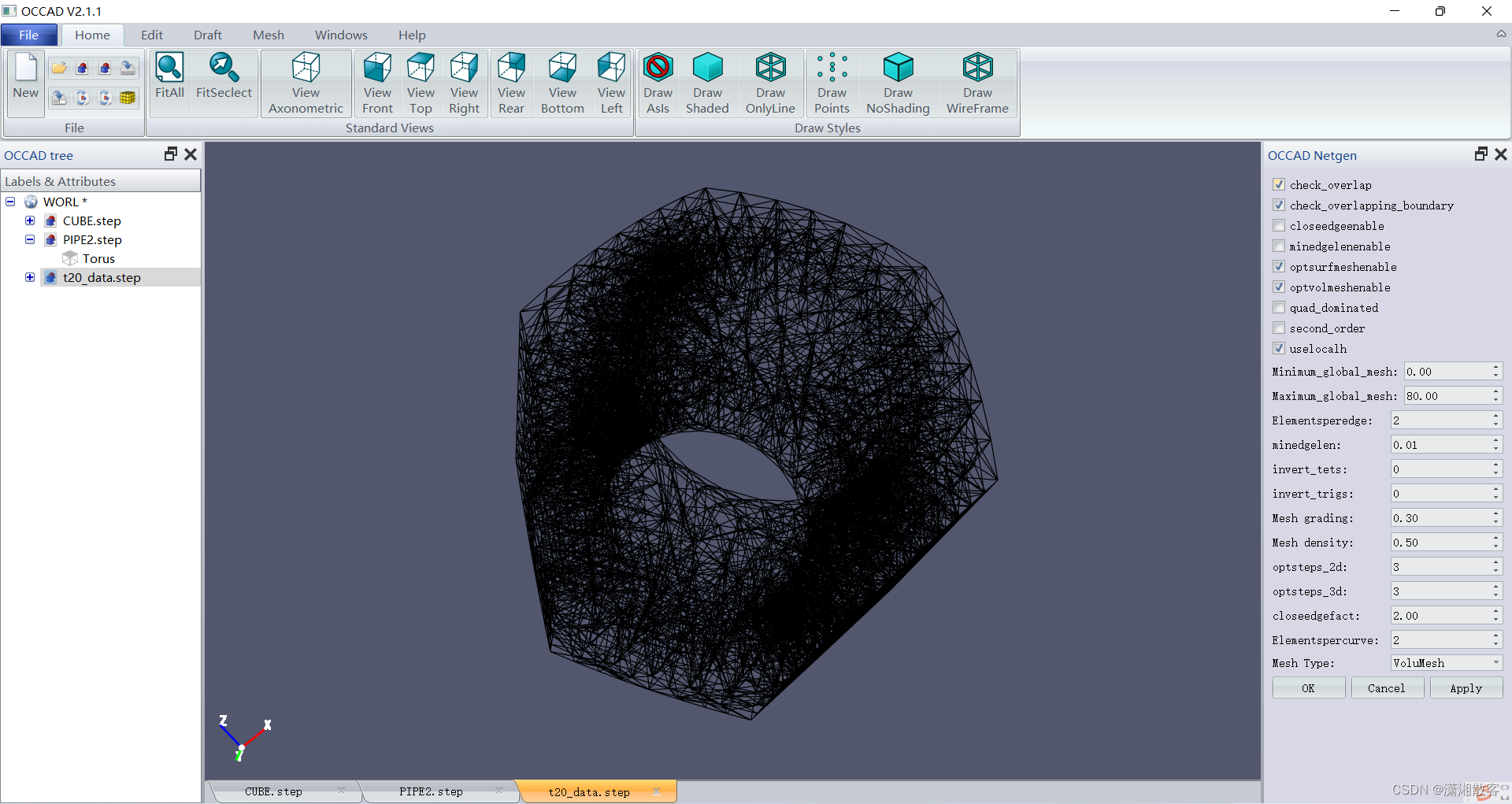

其中:蓝色实体显示的是面网格效果,而黑色线条显示的则是体网格效果。
