[GIS原理] 9.3 地形特征分析

在知识传播途中,向涉及到的相关著作权人谨致谢意!

在这里插入图片描述

【地形特征分析】

  1. 虽然地表形态各式各样,但地形点、地形线、地形面等地形结构的基本特征构成了地形的骨架,因此一般的地形特征提取主要是指地形特征点、线、面的提取,并进而通过基本要素的组合进行地表形态分析。

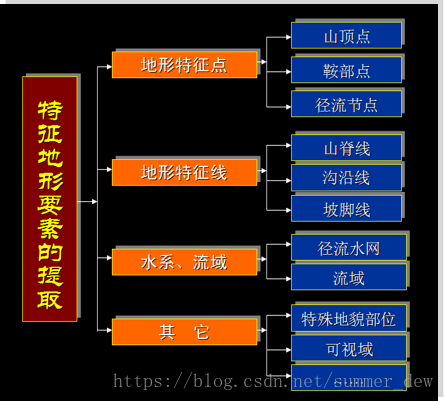

  2. 特征地形要素的提取更多地应用较为复杂的技术方法,其中山谷线、山脊线的提取采用了全域分析法,成为数字高程模型地学分析中很具特色的数据处理内容。

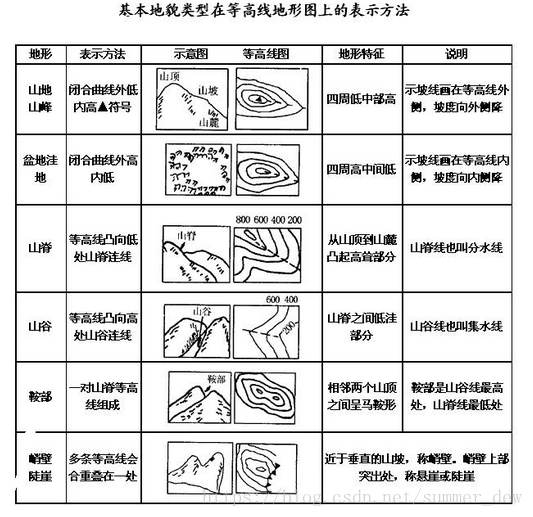

地形特征

在这里插入图片描述
在这里插入图片描述

【注意】

  1. 分析窗口太小(3×3的小窗口)–>会提出大量的造影点–>扩大窗口来缩小误差
  2. 但是,如果有两个山峰就是挨的特别近的–>窗口太大了,也会被略掉

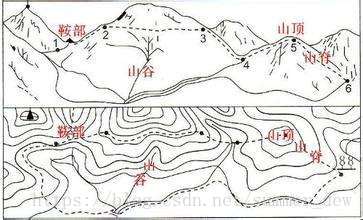

名称 定义 提取方法 说明
山顶点peak 在局部区域内海拔高程的极大值点,表现为在各方向上都为凸起 MAX-DEM==0的即为山顶点
凹陷点pit 局部区域内海拔高程的极小值点,表现为在各方向上都为凹陷
鞍部点pass 在两个相互正交的方向上,一个方向凸起,而另一个方向凹陷的点 DEM–>山脊线–>山脊线中的最低点,即为鞍部点
径流节点 两个河流的交点 DEM提取径流节点
山脊线山谷线   DEM提取山脊线与山谷线
沟沿线   DEM提取沟沿线

扩展

【来源】南京师范大学-汤国安教授《地理信息系统》网课
【引入】人面部只要十个特征点–>经过一个算法得到评分w–>w的范围可以确定该人的人种
【联想】地面上特殊的点位–>构建一个体系,叫做点簇–>通过这个点簇来判断地貌类型

  1. 侵蚀基准点:控制整个流域的发育模式
    侵蚀基准点越高,对流域的侵蚀能力越弱;侵蚀基准点保持不变,流域的地形变化基本不变
  2. 溯源侵蚀裂点:当溯源侵蚀裂点位置发生变化–>导致流域的变化
    当侵蚀基准点下切(下降)的时候,会导致溯源侵蚀(往源头进行侵蚀)

【流域变化】溯源侵蚀裂点变化–>沟壑延伸,新沟壑出现–>新的径流节点不断产生
在这里插入图片描述

【经验】

  1. 根据最有标识性的点位,来反演流域发育的进程
  2. 根据此联想,可以进行城市的态势分析
