MotionSolve-卡核

制造商：Altair Engineering Inc.
Altair MotionSolve是进行多体系统动力学分析和优化的集成化工具，为复杂机械系统的仿真提供了强大的建模、分析、可视化和优化功能。MotionSolve分析功能包括运动学、动力学、静力学、准静力学、线性和振动分析，可以帮助用户更好地了解和改善产品的性能。

产品亮点

• 全面的多体动力学解决方案来优化机械系统的性能

• 方便快捷的机构系统建模、分析、验证和优化功能

• 得到汽车、航空航天、通用机械等多个行业的验证

• 通过客户合作进行了大量的实验数据和仿真数据的对标

优势

缩短产品研发周期

产品设计的早期阶段建立简单的模型，随着研发的进展逐渐增加模型的复杂性。MotionSolve提供了大量的建模单元和多种分析方法来实现这些功能。通过虚拟仿真减少物理测试的次数，尽快地得到更好的设计。

提高产品质量

MotionSolve可以构建真实反映用户所关心问题的多体模型，精确地求解能反映产品性能的模型，检查产品的性能是否满足用户的需要。

加速产品创新

MotionSolve可以评价复杂系统在真实环境中的性能，结合Altair的HyperStudy可以进行实验设计(DOE)和随机性分析来模拟和优化产品的性能。结合OptiStruct，可以使用MotionSolve计算的载荷进行减重和性能的优化。

降低设计和生产风险

通过虚拟仿真可以快速评估大量的概念设计方案，从而选出更优的设计。随着设计的进展，可使用已经建立的模型验证更新后的设计。

功能

建模

MotionSolve提供全面的建模单元，支持用户创建任何复杂的多体系统。MotionSolve内部还集成了CAD、FE、控制系统、1D系统仿真、CFD和优化。

建模能力包括：

• 2D和3D刚体

• 线性和非线性柔性体

• 低副和高副约束库

• 线性和非线性连接

• 基于CAD几何的2D和3D接触

• 柔性面接触

• 摩擦、限位

• 运动

• 传递函数和状态矩阵

• 分布载荷

• 测试数据的导入

• 传感器

• 非线性代数和微分方程

• 用户自定义单元

分析

MotionSolve可以评估系统的动力学特性，研究系统的振动特征，评价控制系统的性能，可以计算载荷来预测部件的疲劳寿命，可以改善系统的性能。这些都可以通过自带的分析方法实现，此外用户也可以创建自己的分析方法。

MotionSolve提供了多种功能来研究系统的特性。

• 提供显式/隐式、刚性/非刚性和DAE/ODE数值积分方法

• 静态/准静态分析用于计算静平衡问题和载荷

• 自动检测和删除冗余约束

• 运动驱动的运动学分析

• 线性分析用于状态矩阵、特征值和模态能量分布的计算

• 联合仿真解决多物理场问题

• 在user-subroutines中自定义分析

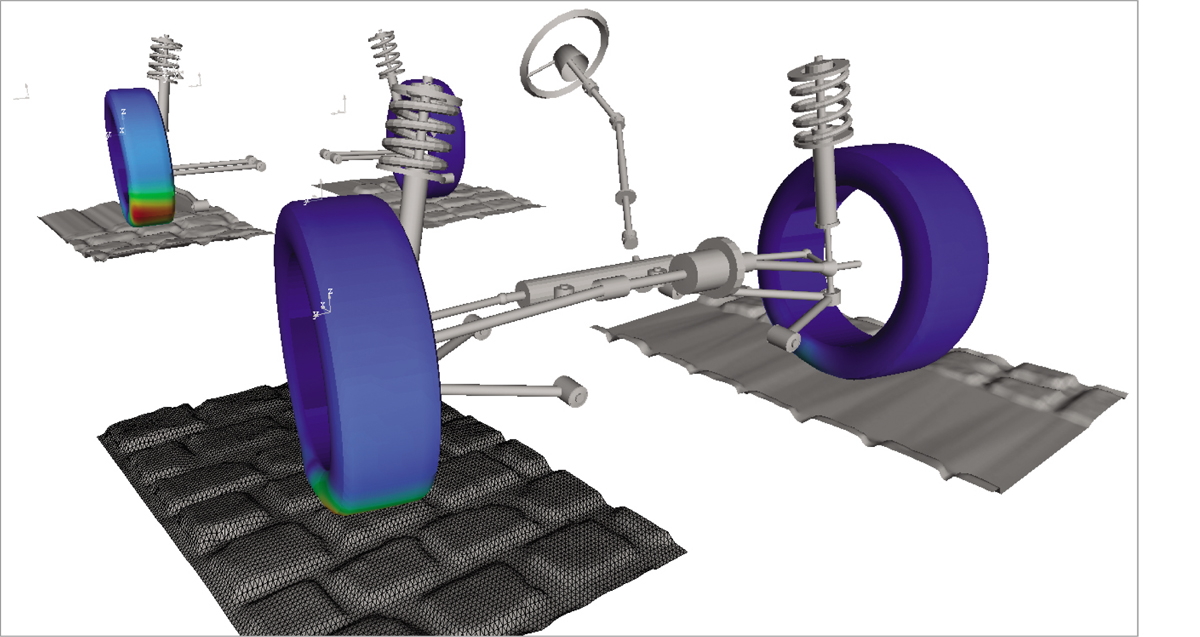

车辆动力学、疲劳、NVH解决方案

MotionSolve为汽车仿真提供全面的解决方案，包含参数化的汽车零部件模型库帮助用户快速创建子系统。

MotionSolve支持FTire、TNODelft-Tyre、CDTire等轮胎和OpenCRG等路面模型，为实际应用提供不同的轮胎和路面模型。模板包含通用的悬架、转向、板簧系统，流程化装配向导可以快速装配模型，进行半车工况、整车操稳工况和自定义工况的分析。自动生成报告功能可以快速帮助评价车辆的动力学特性。这些功能可以更好用来研究车辆动力学性能、计算部件疲劳耐久性分析所用的载荷，研究车辆的NVH性能。

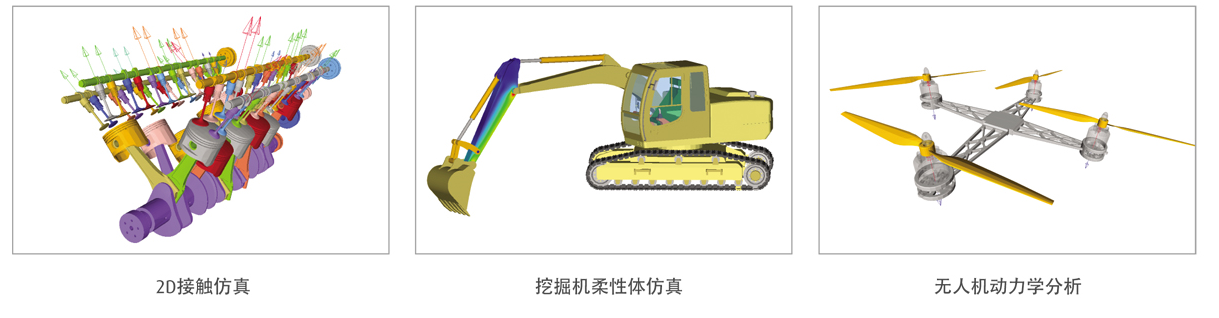

通用机械系统解决方案

MotionSolve提供了全面的接触功能，可以快速创建和分析包含数千个接触的复杂系统。和汽车一样，用户可以创建参数化的零部件、模板和子系统，使用流程化向导组装模型。自动生成报告功能可以帮助快速评价和理解系统特性，并将结果共享给他人。

控制系统和机电一体化解决方案

MotionSolve可以集成1D和控制系统软件并进行联合仿真。

• 设计初期，可以将MotionSolve线性化的多体模型导出状态矩阵到控制系统软件，进行控制系统设计。

• 评价阶段，可以将高精度的MotionSolve多体模型导出到solidThinking/AltairActivate ® 、Matlab或者Simulink评价控制系统。1D或控制系统环境下可以连接到多体系统进行数据交换，运行整个系统可以考察整个系统的性能。

• 支持FMI/FMU 2.0协议，模型可以进一步扩展。

HyperWorks™的集成

HyperWorks提供了一个完整的多体系统仿真环境。

您可以：

• 在MotionView TM 和HyperMesh TM 中快速创建多体模型

• 在MotionSolve TM 中求解
