　　ANSYS Motion——多体动力学仿真软件

　　ANSYS Motion是先进的多体动力学求解器，它可以快速准确地评估整个复杂机械系统中的刚性体和柔性体运动学和动力学特性。软件除了基本包外，其还提供了额外的工具包，如汽车CAR工具包、皮带链条工具包、动力传动系统、无网格柔性体工具包等，为特定客户提供了更加专业和高效的仿真解决方案。

　　一、产品叙述：

　　1、使用 Ansys Motion 进行稳健的多体动态系统设计

　　Ansys Motion 是一个用于组件和系统建模的完全集成的仿真环境。它通过一个求解器同时为刚体和柔性体提供快速准确的分析。系统运动性能、应力安全分析、热传递、振动和疲劳是不可或缺的。Ansys Motion 是用于多体动态系统设计的更强大、更先进的仿真解决方案。

　　车

　　链接

　　动力传动系统

　　EasyFlex

　　2、快速规格

　　在与常规结构分析相同的界面中执行 Ansys Motion 仿真。一个模型可以重复用于多种用途，从而节省大量时间。规格包括用于履带车辆的 Ansys Motion Links 建模器、FE Dynamics 工具等。

　　多体动力学分析

　　汽车工具包

　　链接工具包

　　传动系统工具包

　　EasyFlex 工具包线性

　　有限元动态

　　API 开发

　　模态弹性

　　MATLAB 接口SMP 和 MPP

　　参数化齿轮创建

　　轴承库

　　二、产品能力：

　　Ansys Motion 是柔性多体动力学 (MBD) 的新范式

　　Ansys Motion 是基于灵活多体动力学的下一代工程解决方案。它可以在单个求解器系统中快速准确地分析刚体和柔性体。Motion 可以通过在许多工业应用的设计过程中执行系统运动性能、应力安全分析、振动分析和疲劳分析来缩短产品上市时间。Motion 的集成 GUI 为可以独立或同时分析的组件和系统提供了强大的建模环境，从而在设计和分析过程中打开了新的大门。

　　三、主要特点：

　　1、求解器

　　运动求解器可以加快大自由度系统的仿真速度。

　　使用共享内存并行处理 (SMP) 和大规模并行处理 (MPP) 环境更快地进行仿真。

　　2、前置后置处理器

　　Ansys Motion 预处理器为组件和系统提供优化的建模环境。

　　组件可以建模为由零件文件和网格文件组成的单个实体。零件文件和网格文件独立处理和管理，允许在其他模型中重复使用数据。

　　后处理器提供由复杂几何图形组成的系统的快速动画。

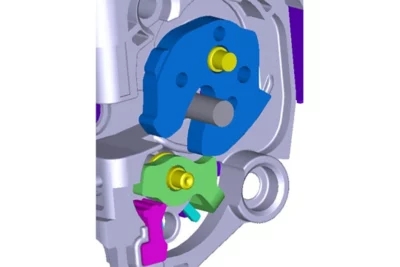

　　3、MBD 专业版

　　MBD Pro 包含在 Ansys Motion 基础包中，是用于分析刚体系统的模块。

　　运动控制方程是基于参数广义坐标系制定的。刚体通过关节、基本约束、衬套、接触和用户定义的函数表达式连接。支持平滑的面对面接触。曲面可以由分段三角形面片或 NURBS 曲面表示。

　　4、有限元动态

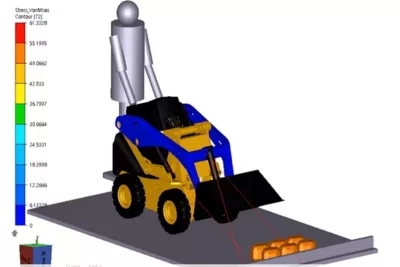

　　对刚体和柔体的混合系统进行动态分析。

　　该求解器最初设计用于包含 MBD 和有限元 (FE) 分析这两个不同的学科。因此，有许多独特的刚体和柔体连接元件。由于采用数值稳定的隐式积分方法，解无数值噪声，非常平滑可靠。

　　5、模态弹性

　　当柔性体没有接触或轻微变化的力元件时，模态柔性体因其效率而被优选。

　　振型从有限元程序（如Ansys Mechanical ）中提取，变形由振型的线性组合表示。由于它解决了减少的模态坐标，因此计算时间很短。模态柔性体和全节点柔性体可以轻松切换，并且可以与其他刚体和节点柔性体一起解决。

　　6、线性

　　线性分析用于求解有限元体、EasyFlex 体或系统的特征值和特征向量。

　　可以模拟固有频率和模式。对于车身特征值分析，静校正模式将提供更准确的模态柔性体解决方案。

　　7、疲劳

　　传统的疲劳分析需要对载荷历史和应力进行两次独立分析。

　　这两个过程在 Ansys Motion 疲劳分析系统中合二为一。Ansys Motion 求解器同时生成负载历史和应力历史。疲劳寿命可以在 Ansys Motion 后处理器中直接可视化。

　　8、MATLAB 接口

　　MATLAB/Simulink 接口包含在 Ansys Motion 基础包中，允许对 MATLAB 控制模型和 Ansys Motion 机械模型进行联合仿真。

　　必须定义 Ansys Motion 模型和 MATLAB 中的 Simulink 文件中的系统输入/输出。

　　9、FMI

　　功能模型接口 (FMI) 功能有助于将 Ansys Motion 机械模型与其他支持 FMI 的仿真工具进行联合仿真。

　　必须定义 Ansys Motion 模型中的系统输入/输出。Ansys Motion 的 FMI 仅作为从模拟器提供。

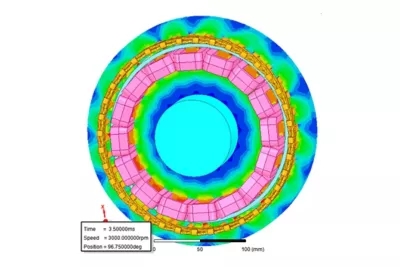

　　10、传动系统工具包

　　Ansys Motion Drivetrain 工具包可以分析传动系统在可变驾驶条件下的噪声、振动和声振粗糙度 (NVH) 特性。

　　它可以进行从最初的设计概念到详细的生产模型的分析。瀑布色图和订单跟踪数据可以以与真实测试环境相同的方式生成，以便轻松比较模拟和现实。

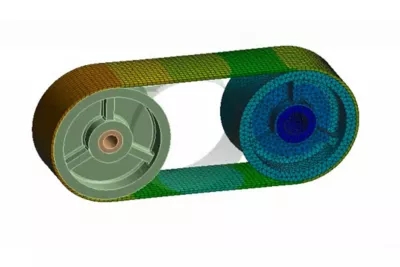

　　11、链条和皮带的链接工具包

　　Ansys Motion Links 工具包分析由路径体（缠绕体）和段体（缠绕体）组成。

　　一旦定义了路径和段主体，就会自动创建一个链组件。路径和段体可以是子系统、零件或网格文件。这允许用户构建各种类型的不规则链。一个窗口控制段和路径体之间的所有接触参数。两个部分之间的连接可以是任何类型的力、关节或接触实体。

　　12、曲目的链接工具包

　　提供了段和路径体的预定义几何形状，以便可以进行参数研究。

　　轨道组装进一步简化，消除了路径体的拾取步骤。路径体被自动搜索并用于自动组装轨道段。为预定义的几何形状自动定义接触面，因此无需定义接触面。预定义的几何形状具有复杂的建模细节来表示真实的形状。

　　13、汽车工具包

　　专用模板和子系统建模工具可用于为预定义的分析场景构建底盘、悬架、转向和车轮。

　　对称建模功能和基于模板的工作流程使用户能够轻松分析运动学和合规性 (K&C) 以及骑行和处理 (R&H) 场景。

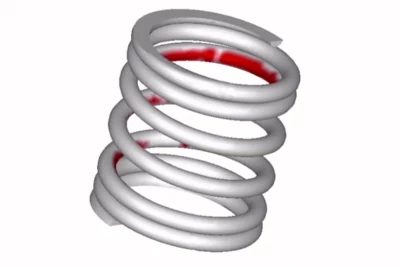

　　14、EasyFlex 工具包

　　与传统的有限元分析不同，Ansys Motion EasyFlex 工具包不需要在结构分析之前进行网格划分。

　　由于不需要对复杂的 3D CAD 进行网格划分，因此它为所有用户提供了灵活建模，即使是那些不熟悉网格划分技术的用户。通过使用 Ansys Motion EasyFlex 工具包，可以在几分钟内计算出各种形状机器零件的应变和应力。

　　15、翻译人员

　　Ansys Motion 预处理器是在 ACIS 内核上开发的；.sat、.sab 文件可以直接读取。

　　其他 CAD 数据文件必须通过相应的 CAD 翻译器进行翻译。
