立创eda学习笔记十四:pcb板画布设置

PCB画布属性

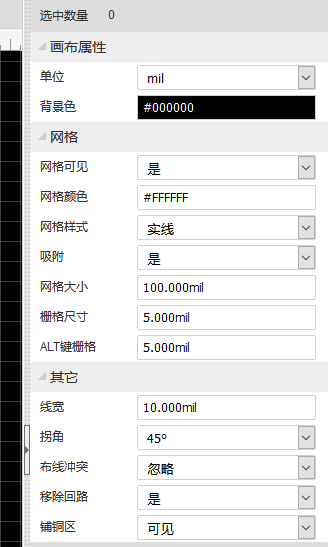

PCB画布属性和原理图画布属性大部分一致。点击PCB空白处在右边面板可以修改画布的尺寸单位,网格等。目前支持mm,inch,mil三种单位,精度至小数点后三位。

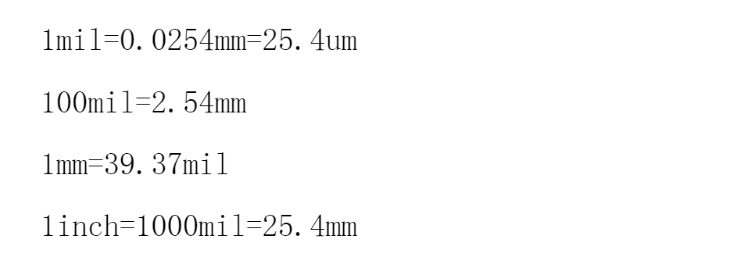

mil,mm与inch之间的转换 – 百度文库

PCB中大部分对象,在选中它后,基本都可以在右边属性面板查看和修改它的属性。

其他

  • 线宽:这里设置默认布线线宽。
  • 拐角:设置默认布线的拐角方向。有:45°,90°,圆弧,任意角度。
  • 覆铜区:这里可设置铺铜区域是否可见。选择否之后铺铜将消失,仅保留铺铜的边框。生成Gerber时,必须先将其设为可见。

这里的线宽要考虑好,要符合设计规则

拐角这个很有用,多试一下,我一般用45°,因为布线的时候尽量不要出现直角和锐角

铺铜一般是选择不可见,这样界面会清爽很多
