立创eda学习笔记十三:绘制原理图的电气网络

net,就是元器件管脚相互连接成的网络。
你可以给每线信号线命名,这个名字就是网络名。网络名相同的信号线默认是连接在一起的。

比如说画图的时候的vcc,gnd,sign1,reset等等。

主要用到的是网络标签和网络端口:

立创EDA的网络标签支持跨图页连接。

多网络标签

立创EDA原理图中已经允许多个不同网络名称同时存在同一条导线上。

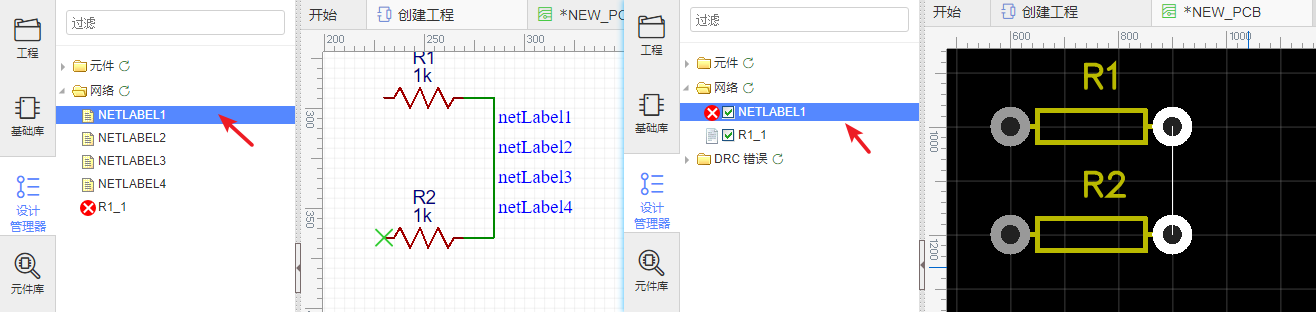

当你进行电路仿真、转换为PCB时,仅选择第一放置的网络标签作为网络名,如下图的NETLABEL1。

在原理图设计管理器点击其中一个网络标签时,均会高亮其所在的网络导线。

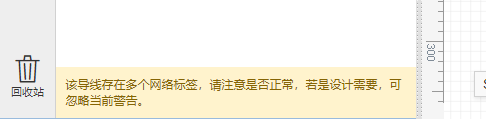

在左下角也会有相应的提示:

注意

  • 网络标签/网络标志符/网络端口/电压探针均只支持英文字母与符号与阿拉伯数字,不支持中文等。
  • 如果你在导线1放置了网络标签A、B、C,在导线2放置了名称为A的网络标签,那么导线1和导线2会是属于同一个网络。
  • 如果你的原理图放了一个P1,P1有两个引脚,当它连接导线后可能会产生网络名为P1_1和P1_2; 此时你若在其他没有连接P1的导线放了一个网络标签名称为P1_1,那么这个自动生成的P1_1会自动变更为P1_1(1),以便与P1_1区分。



网络不能写中文,如果某个网络想用中文来写点注释什么的,可以直接在原理图上添加文本。

绘制完原理图之后可以直接按顺序分配器件号,分配完之后,各个器件的各个引脚就会有不同的网络标示,按照原理图的电气连线规则,电线也会有网络名称,在转化成pcb图的时候,器件的网络名称都会保留,电线会消失,但是会出现网络飞线。

网络端口

当你需要绘制很多条不连接的导线,或者多页原理图时,可以使用 “网络端口”功能;在同一原理图下时,使用网络端口与网络标签功能一致。

使用网络端口可以使原理图变得清晰简洁,没有过多的导线,只需给每个端口设置一个网络名称。

立创EDA的网络端口支持跨图页连接。目前的网络端口功能与网络标签基本一致,可以认为是不同样式而已。

网络端口合理使用,可以在绘制电路图的时候少画很多线,减少大量的工作量。

网络标签可以使用在原理图的各个地方,网络端口一般使用在有端口的地方。主要目的都是标示出网络。
