立创eda学习笔记四:DRC检查

DRC(Design Rule Check)设计规则检查

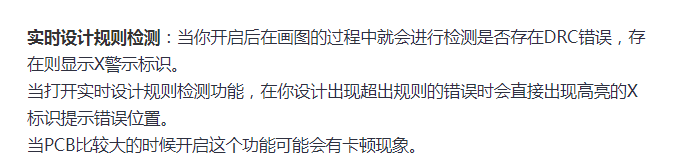

drc检查很重要,它可以在你绘图过程中就提示出一些跟工艺要求不符的地方

在我们PCB线路板布线好了之后,且在PCB文件输出之前,我们还要进行一次完整的设计规则检查。设计规则检查(Design Rule Check, DRC) 是利用软件进行PCB设计时的重要检查工具,系统会根据设计工程师之前设计好的规则设置,对PCB设计的各个方面进行检查校验,比如导线宽度、安全距离、元件间距、过孔类型等这些需要检查的规则,DRC是PCB板设计正确性和完整性的重要保证。我们设计工程师需要灵活的运用DRC进行设计检查,这样可以保障PCB设计的顺利进行以及最终我们需要生成正确的输出文件。

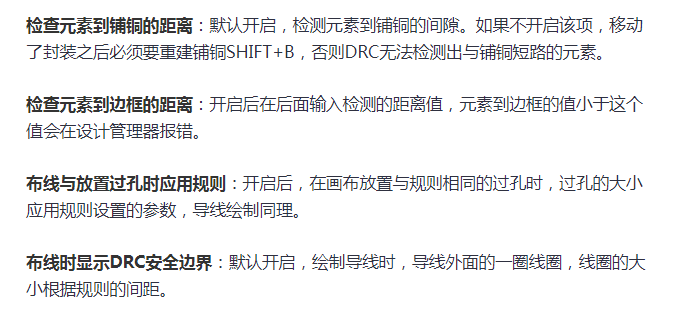

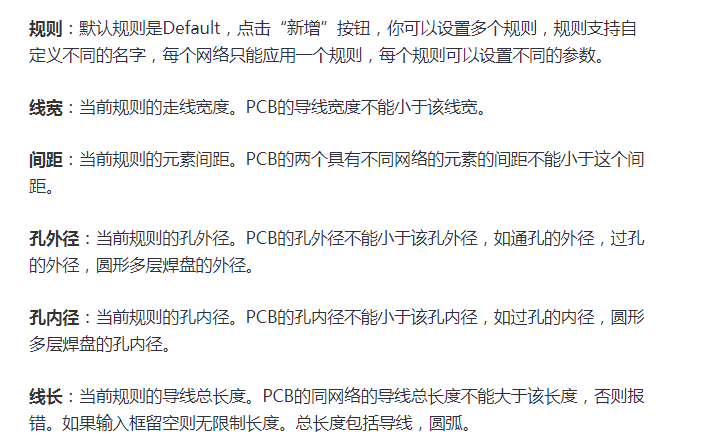

相应的规则可以在这个地方查看和设置:

点击右下角的问号可以查看帮助文档
