立创eda学习笔记二十八:在嘉立创购买pcb板并贴片(smt)

完整的写一下,分为两部分:

1、下pcb订单

这个可以看之前写的一个博客:

立创eda学习笔记三:pcb购买_Gutie_bartholomew的博客-CSDN博客

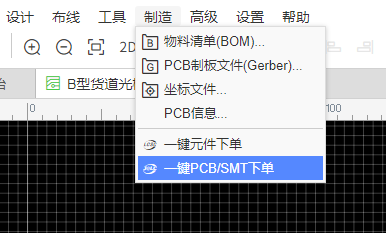

补充一下,买pcb可以直接有几个途径,直接在立创eda界面点购买

 在这里点了就会打开浏览器,转到浏览器的购买界面,操作很简单

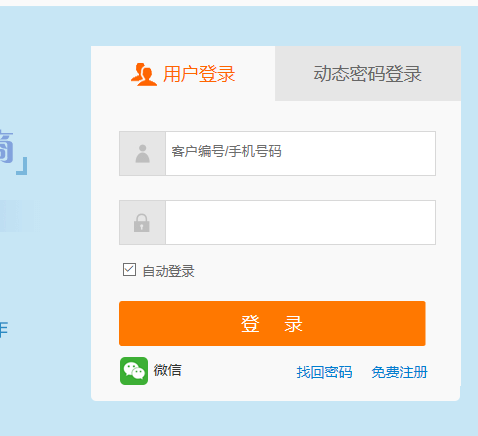

 还有一种就是直接在下单助手买

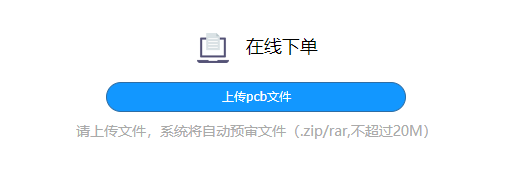

但是这种方式就要做一些操作,先找到在线下单

 上传一些文件

 需要上传导出来的这个文件

 然后也能进入到同样的pcb板参数菜单里

2、下smt订单

如果要下smt订单,在下pcb订单的时候要选上贴片的那个选项

一定要先提交完整的pcb订单,你可以在pcb订单列表里看到信息

等待pcb订单审核通过之后才能下smt订单,下订单的地方就在pcb的订单列表里

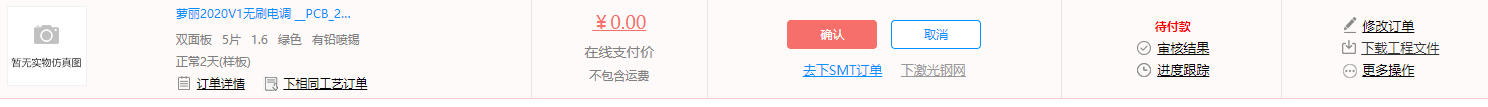

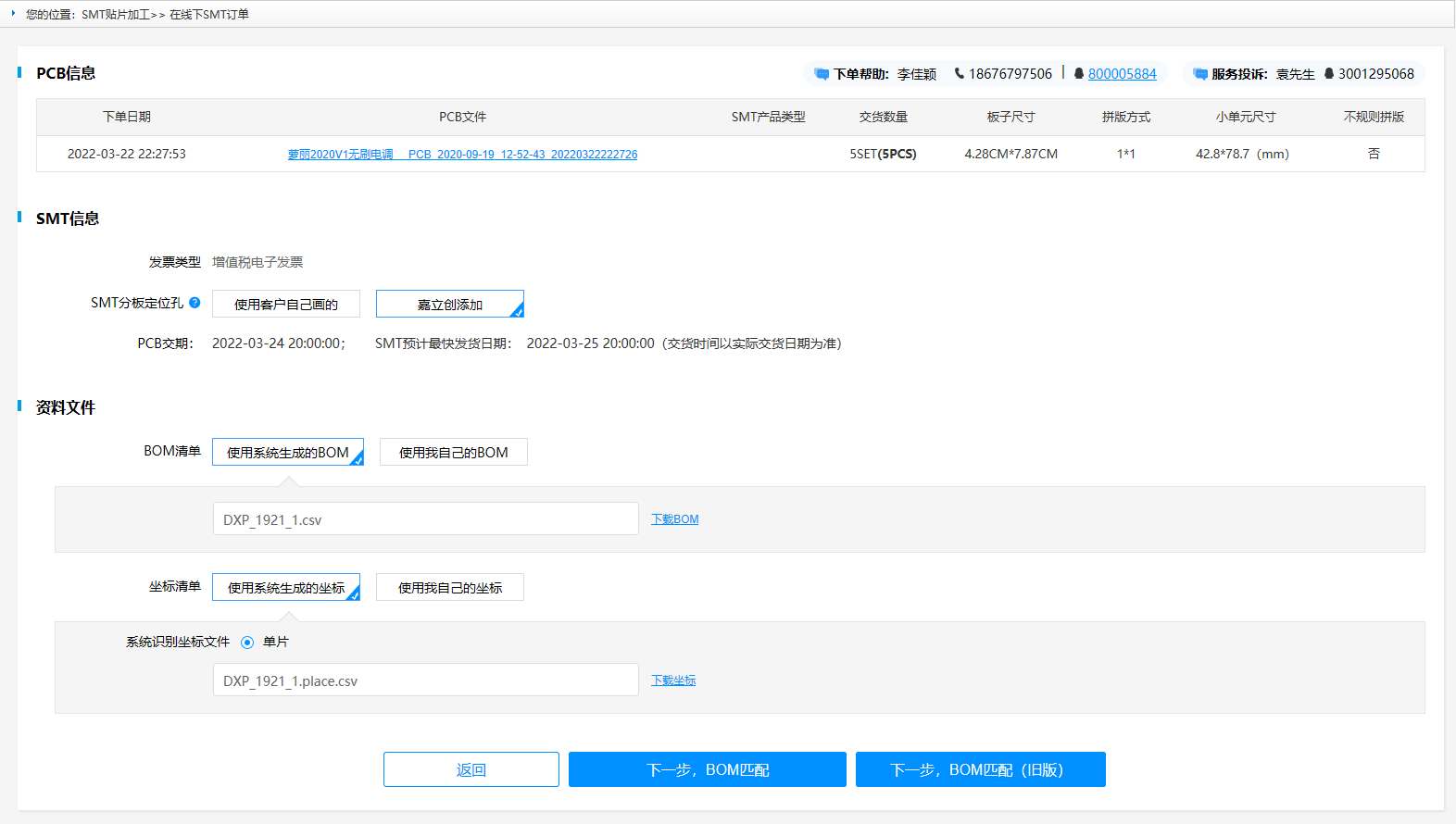

1,在这里点击去下smt订单就转到相应的界面

 基本按照提示操作就行,这里面需要上传一些东西,如果是直接从软件内进入下单界面就会自动生成。

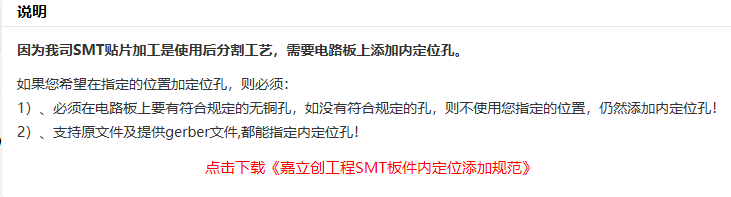

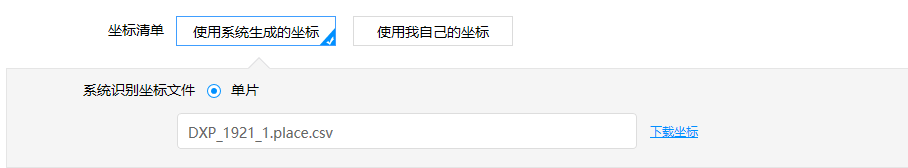

这个地方要特别注意一下,你上传的坐标清单是单片,这里就是单片,如果你的板子是拼板,你这里就要特别注意这里是单片的坐标还是拼板的坐标,而且要跟后面类似的选项对应起来。

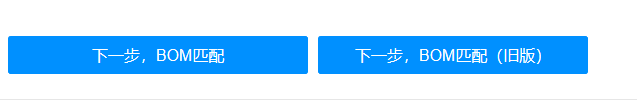

2,选择bom表下单

区别就是一个是3d预览一个是老版本的2d预览

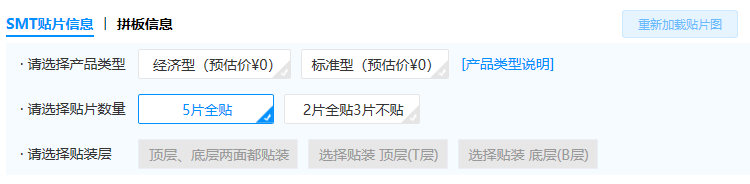

3,先看旧版的贴片信息

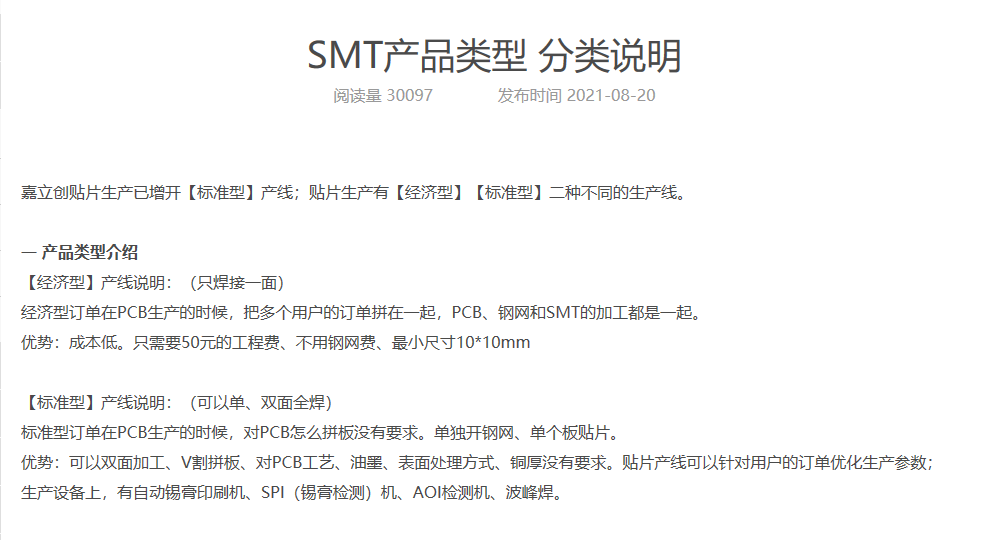

 可以看点击查看产品类型说明

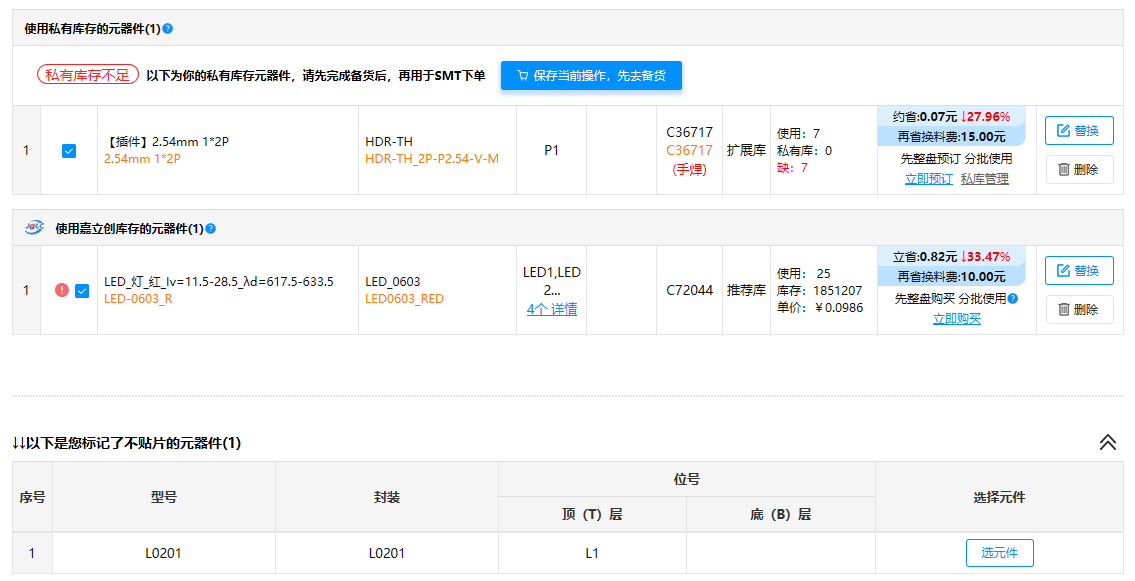

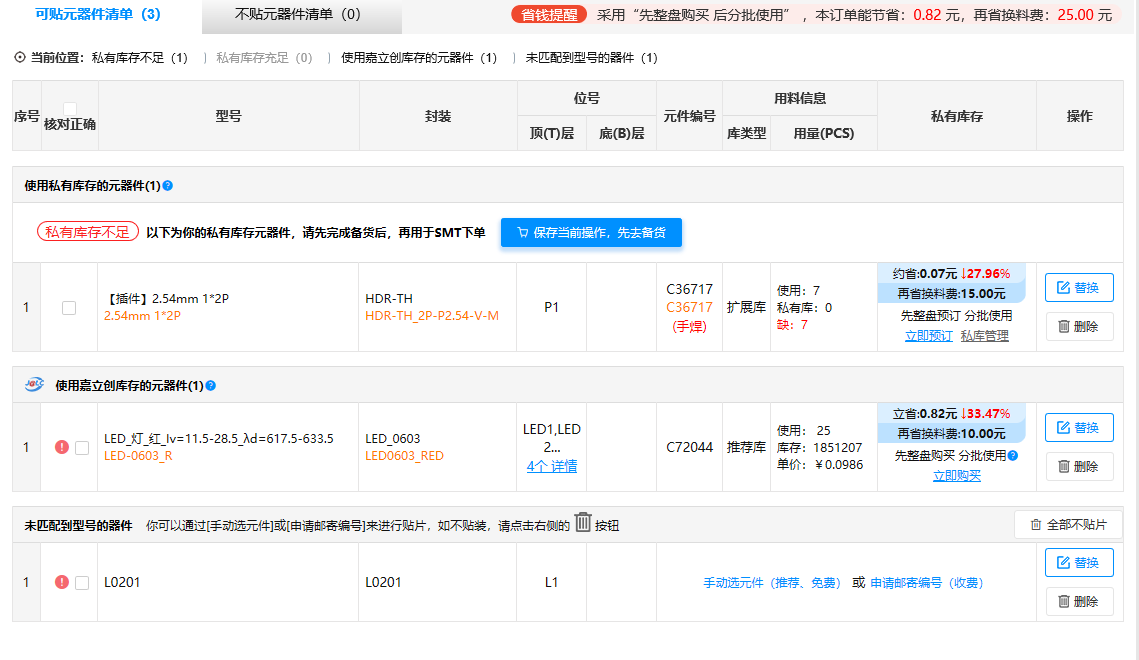

 4,然后看贴片情况:就是看你的bom表里哪些器件能贴,哪些不能贴

 这个界面差不多就是最常见的3种情况:

第一种:私有库存的元器件

这种情况说明这个器件是被嘉立创(贴片厂)识别出来了的,但是恰好立创商城(商店)没有这个器件了,你要么选择不贴了,要么选择自己邮购了之后寄过去。

注意不要自己马上退出去去私有库买器件,这里能有更有效率的做法。具体看后面。

第二种:使用嘉立创库存的元器件

这个是最省心的,这个器件被贴片厂和商店都识别出来了,而且商店有现货,你可以直接贴,不用做其他的操作。

第三种:未匹配到型号的器件

这个就麻烦一点,说明你用的器件有可能只是画图的时候有封装,商店里根本就没有出现过(不是缺货,是从来没有上架过),那么自然贴片厂更不会有了。

这种情况下你可以给你用的这个器件申请上架,工作人员审核后会给你一个临时的编号,你邮购元器件过去之后还是能贴片的。

你也可以直接选择不贴这个东西。

当然了,上面3种情况下你都可以替换元器件,尽量替换成商店有现货的东西,可以省很多麻烦。

5,操作完成后勾选前面的确认选项

6,备料完成,下一步

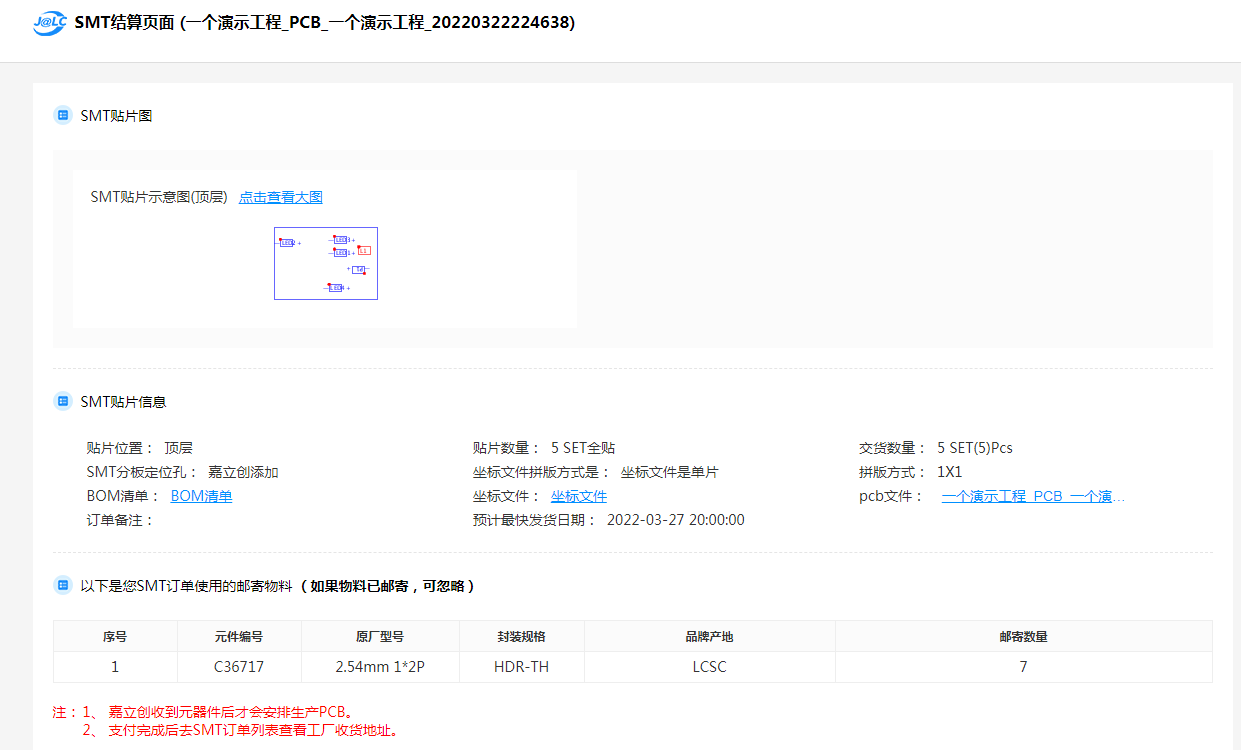

7,然后会生成新的界面

这个界面会提示你待邮寄的东西

你可以不管这些,先直接下单付款,然后再去邮寄界面操作

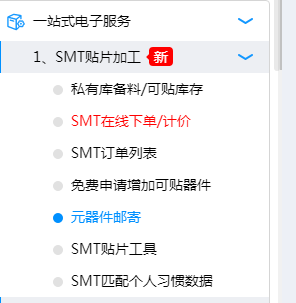

8,邮寄

可以在这里查看相关的规则和操作方法。

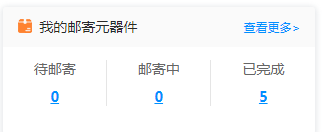

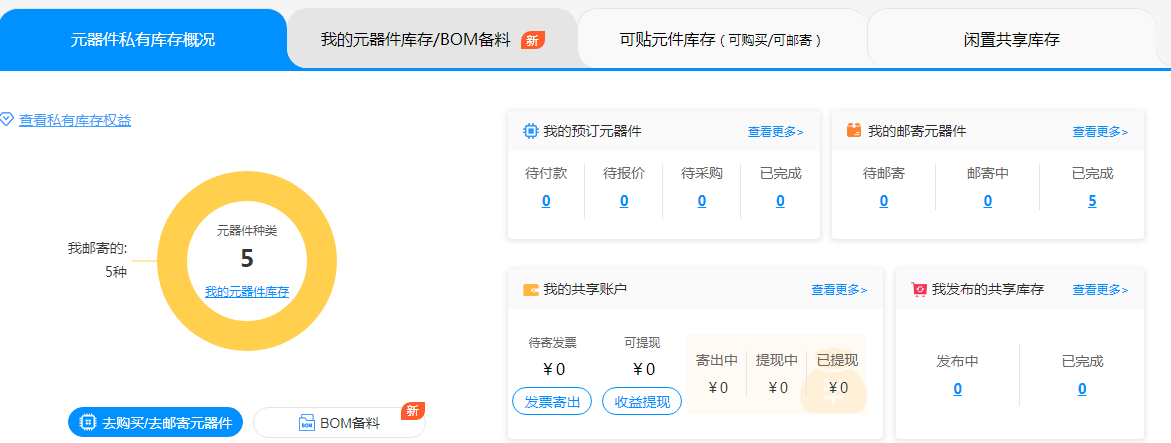

同时也可以在这里看邮寄的列表





按照规定操作即可
