用tecplot作平均速度流线图

前言

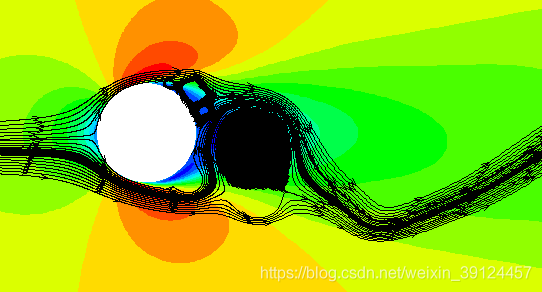

在一些圆柱绕流等非定常流动的文献中,时间平均流线作为其中一种流场的结果,能反映出流场时均的特性,具有研究意义。但是用tecplot生成流线时,只能画瞬时的流线,如下图:
在这里插入图片描述
很明显,这不是我们想要的时均流线。本文依旧使用tecplot,稍加操作就能产生时均流线。

所用软件:

OpenFOAM(CFD流场计算开源软件),或者其他能计算平均流场的CFD软件。
tecplot R2015版(后处理工具)

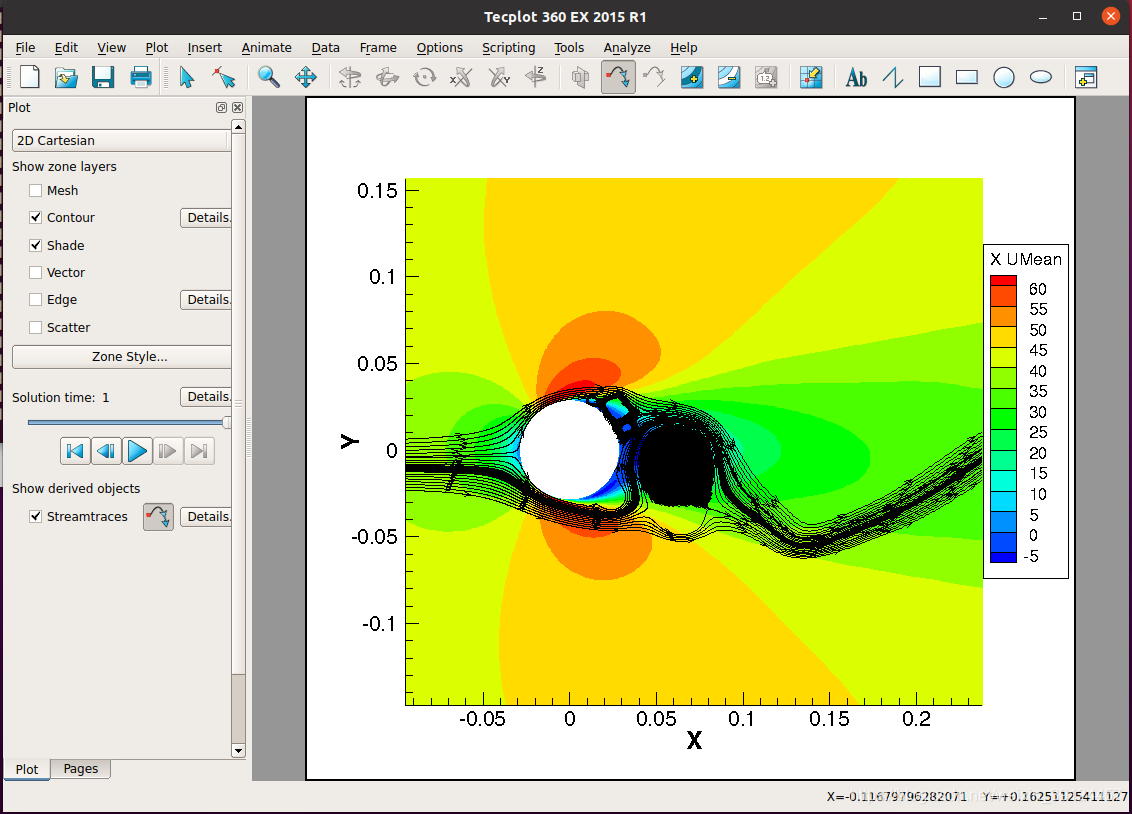

打开流场

在这里插入图片描述
点击上方工具栏的Data–>Alter,按下图输入公式:
在这里插入图片描述
这里特意说明一下,tecplot的二维流线一般是默认流场中的U和V(对应X和Y方向的速度),如果你的流场中速度不是U和V,一般会有下面的提示:
在这里插入图片描述
因此,这里画时均流线的原理就是将X方向时均速度和Y方向时均速度替换到原有的瞬时速度上,让tecplot按这两个速度画流线。

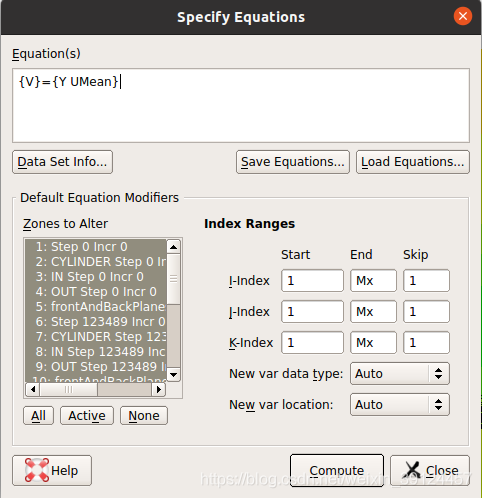

同理Y方向的公式:
在这里插入图片描述

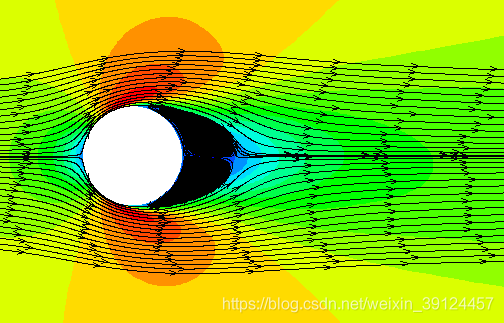

替换好后,重新画流线:
在这里插入图片描述
这就是时均下的流线图。
