清华笔记:计算共形几何讲义 (2)代数拓扑

这次课程,我们简单介绍曲面基本群(一维同伦群)的理论梗概。主要概念有基本群的定义,表示,计算。然后我们介绍覆盖空间理论,特别是万有覆盖空间理论,曲线同伦检测算法。【1】给出了课程的视频。

这些理论工具在计算机图形学方面具有巧妙的应用实例,诱导了经典算法。我们仅举两个最为直接的例子:Konrad Polthier首先提出的曲面四边形网格化算法, QuadCover;Yaron Lipman提出的用深度学习来进行曲面的语义分割算法。这些算法的精髓来自于覆盖空间理论。

下一课,我们计算曲面单位切丛的基本群,介绍光滑同伦理论,这是瑟斯顿提出的用于解决“神圣网格”问题的理论基础。

计算机图形学中的应用

曲面四边形网格化


图1. 曲面的四边形网格化。

如图1 所示,曲面的四边形剖分是计算机图形学的一个基本问题,四边形网格化对于计算力学而言非常重要。通常,我们可以计算曲面在每点的主曲率方向(principle direction),这样我们在曲面上定义了一个光滑标架场(Frame Field)。标架场具有一些奇异点。例如在脐点处(ambilical point),标架无法定义。


图2. 分支覆盖(Branch Covering)。

我们可以构造曲面的分支覆盖空间,以奇异点为分支点,然后将曲面上的初始标架场“提升”到覆盖空间上的一个矢量场。然后,我们将覆盖空间的矢量场进行分解,求得调和分量,在投影回原来曲面,得到两组光滑矢量场。矢量场的积分曲线诱导了曲面的四边形网格。具体细节可以在【2】中找到。这种方法的关键思想是覆盖空间的概念,提升的概念,和矢量场的分解。

深度学习和曲面的结合


图3. 曲面参数化,将曲面映射到平面长方形区域,生成“几何图像”。

目前,计算机图形学领域的一个研究热点是将神经网络和曲面结合,用深度学习的方法来进行几何处理,例如对曲面进行语义分割(symantic segmentation)。传统的卷积神经网的输入是二维图像,因此我们需要将曲面转换成“几何图像”,如图3所示。我们将曲面映射到平面区域,然后在平面上重新采样,得到二维点阵。

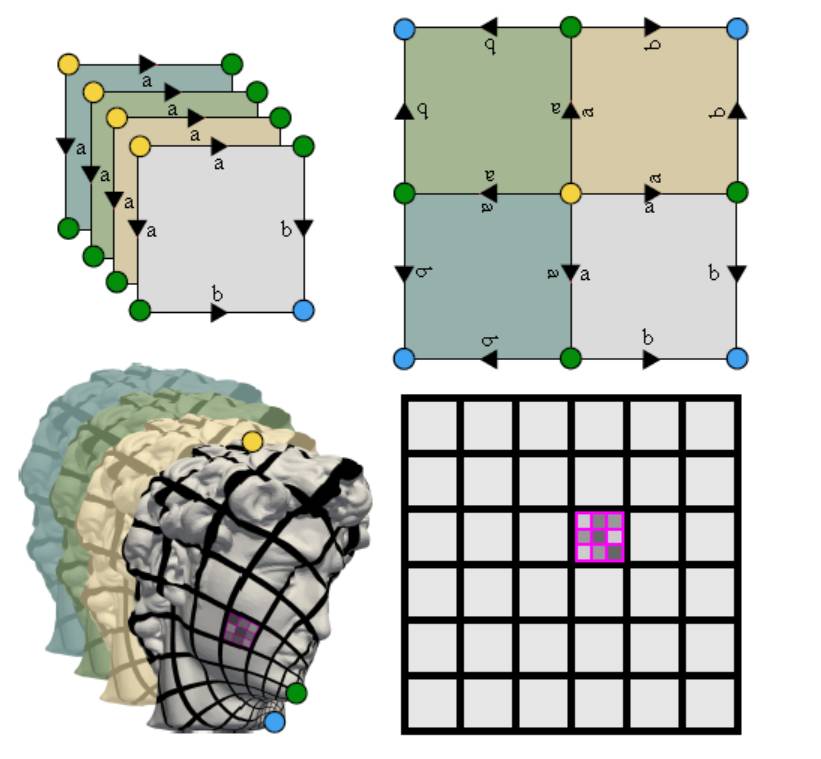

图4. 用平环覆盖拓扑球面。

几何图像的一个缺陷是边界的不连续性。为了使边界光滑,我们采用分支覆盖。覆盖空间是拓扑环面,拓扑环面的覆盖空间是整个二维平面,可以作为神经网络的输入。如图4所示,大卫头曲面是拓扑球面,我们选择三个奇异点,构造4重分支覆盖,形成一个拓扑环面。拓扑环面的覆盖空间是二维平面。在【3】中,我们可以找到实现的细节。

基本群的概念和表示


图3. 曲面上的蚂蚁。

代数拓扑由庞加莱创立。基本群的想法比较直观:假如我们是生活在曲面上的蚂蚁,一辈子没有跳离过曲面,因此没有三维的概念。那么,我们如何判断我们生活的曲面是否有“洞”?


图4. 拓扑球面和拓扑轮胎面。

如图4所示,拓扑球面没有环柄,小猫曲面具有一个环柄,具有三维的“洞”。那么,这个“洞”是因为曲面嵌入在三维欧式空间中所产生的吗?换言之,这个“洞”是曲面和三维空间的相对关系,还是曲面自身内蕴的特性?

图5. 拓扑轮胎曲面上,存在无法缩成点的圈。

如果蚂蚁比较智慧,它会追踪曲面上的封闭路径。拓扑球面上,所有的圈都能够缩成一个点;拓扑轮胎上,存在一些圈无法缩成点,如图5所示。“圈是否能够缩成点”的思想成为了同伦伦的源头。

图6. 道路同伦。

基本概念


我们考察曲面上的道路,如果两条道路具有相同的起点和终点,并且一条道路能够在曲面上渐变成另外一条道路,则我们说它们彼此同伦,如图6。

如果道路的起点和终点重合,则我们称之为环路。我们在曲面上选定一个基点p。考察所有从基点出发,又回到基点的有向环路,将它们进行同伦分类。

  • 定义有向环路的乘法:两条环路首尾相接,构成一条更长的环路,则更长的环路为原来两条环路之积,如图7。

  • 能够缩成基点的环路被视作单位元。

  • 一条有向环路方向取反,所得的逆向环路被视为原来环路的逆元,如图8。

图7. 环路乘积。红色的环路是两个黑色环路的乘积。


图8. 环路取逆。红色的环路是黑色环路的逆。

表示

拓扑空间的同伦群的概念虽然直接,但是依然抽象,我们需要更为具体实际的表示方法。一般的方法是用同构的一个群,所谓的“词群”,来表示。

首先,假设我们给定一组“字母”,例如所有的英文字母,字母组成了词。两个词拼接成一个更长的词,这定义了词的乘法。显然,“空词”是这个乘法的单位元。同时,每个字母可以求逆,例如2.png互为逆元,它们之积为空词,即单位元。这样,所有的词在拼接的乘法下构成了一个群。这个群是由所有英文字母所自由生成的。

假设,存在一组特殊的词,“关系",它们等价于空词。给定一个词,我们可以对其进行如下基本操作:

  1. 在任何位置插入一个关系词,或关系词的逆,

  2. 如果在词中,存在一个子词等于某个关系词,或关系词的逆,去掉这一子词。

给定两个词,如果我们能够将其中的一个经过有限个基本操作变成另外一个,则我们说这两个词彼此等价。

所有词的等价类,在拼接操作的乘法下成群,被称为“词群”。一个词群的符号表示为 {生成元,关系词} 。

典范表示

在可定向的紧曲面上,存在基本群的生成元:


满足如下条件:


这里5.png代表环路a和环路b的代数相交数。所谓代数相交数可以如下理解。如果环路a和环路b横截相交于一点q, 并且a的切向量叉积b的切向量和曲面在q点的法向量一致,则q的指标为+1,如果相反,则指标为-1。如果环路a和环路b在点q相切,则q点的指标为0. 环路a和环路b的代数相交数等于所有交点的指标之和。

这种基本群的生成元被称为是基本群的典范基底。我们可以将曲面沿着一族典范基底切开,得到单连通的4g边形,所得的区域被称为是曲面的一个基本域,如图7所示。基本域的边界是

6.png,

边界可以缩成一个点。


图9. 基本群的典范基底。

曲面上任何一条环路可以经同伦变换,使得它和典范基底只相交于基点。然后,将此环路最终分解为多个子环路的乘积,每个子环路只经过基点一次。在基本域上,每个子环路是连接两个角点的道路。道路可以同伦变换到基本域的一段边界上,由此子环路可以由8.png及其逆生成。这证明了7.png是基本群的生成元。因此,曲面基本群的典范表示是:

9.png.这里,g被称为是曲面的亏格,其直观意义是曲面上“环柄”的个数。每个环柄上有一对经度环路和纬度环路10.png,如图9所示。

基本群的计算方法

图的基本群

首先,我们考虑最为简单的情形:拓扑空间为一个图(Graph),记为G(V,E),这里V是顶点集合,E是边的集合。图中任何非平庸的环路都无法缩成一个点,因此图的基本群是自由生成的,其关系式为空集。首先,我们计算G的一个生成树(Spanning Tree)T,即T是G的一个不含任何环路的子图,同时T包含所有顶点。那么G\\T由一些边组成,我们称之为“余边”:11.png

每一条余边和生成树的并集12.png包含唯一的一条环路13.png,那么图G的基本群就是由这些环路生成,


注意,这里余边15.png是有定向的,相应的环路16.png也有定向,并且环路的定向和余边的定向相一致。

假设17.png是图上的一条定向环路,由一系列有向边次第连接而成,

18.png,

我们在序列中去掉所有的非余边,得到

19.png,

20.png的同伦类为


曲面的基本群 (火烧法)


直观描述 给定曲面M,我们假想曲面上长满了枯草。我们任选一个基点p,从基点处点燃枯草,火焰在曲面上逐渐蔓延。火焰的前沿在曲面上不停地拓展,两道火焰相遇而熄灭。火焰熄灭的轨迹成为曲面上的一个图,我们称之为曲面的割迹(Cut Locus),也称为曲面的割图(Cut Graph),记为G。火焰扫过的区域是一个单连通的拓扑圆盘(topological disk),我们称之为曲面的一个基本域(fundamental domain),记为22.png。假设图G的基本群为

23.png,

基本域的边界24.png是一条环路,这条环路在割图G上,25.png是包含映射,其在26.png中的词表示为27.png。那么,曲面M的基本群为


算法描述 问题的关键是计算割图G。曲面被三角剖分,而被表示成为三角网格,仍然记为M。

  1. 计算网格29.png的对偶30.png,顶点31.png的对偶为面32.png,面33.png的对偶为顶点34.png,边35.png的对偶依然为边36.png

  2. 计算对偶网格37.png的生成树38.png

  3. 割图G由所有其对偶不在39.png的边组成,



我们将网格41.png沿着割图G切开,就会得到基本域D。然后,我们调用图的同伦群算法,计算割图的生成元,和基本域边界42.png的表示,分别得到43.png的生成元和关系式。


图10. 亏格为2的曲面上的割图,正反视图。


图11. 曲面基本群的一组基底。


一般拓扑空间


一般拓扑空间的基本群计算主要是基于CW-胞腔分解。所谓k维CW-胞腔,就是k维拓扑圆盘。例如0维胞腔是点,1维胞腔是线段,2维胞腔是拓扑圆盘,3维胞腔是实心球体,等等。我们用44.png来表示第i个k维胞腔。假设M是一个n维流形,其CW-胞腔分解可以如下递归定义:

1.零维骨架是一族离散点


2.第k维骨架46.png是(k-1)维骨架47.png和一族k-维胞腔48.png的并集,并且每个k-维胞腔的边界49.png在(k-1)维骨架50.png上,


3. 第n-维骨架52.png等于原来的流形M, 53.png


图12.亏格为1的曲面的CW-胞腔分解。

假设流形M的二维骨架

54.png,

一维骨架的基本群为自由群:


每个2维胞腔的边界56.png57.png中的表示为58.png,则流形M的基本群为


实际上,曲面的火烧法就是计算曲面的一个CW-胞腔分解,割图G是1-骨架,基本域D是2维胞腔。

理论证明


这里介绍的同伦群的组合算法是基于Seifert-van Kampen定理,这个定理的实质是分而治之的策略。就是将原来流形分解成子流形,分别计算每个子流形的基本群,然后将子流形的基本群拼成原来流形的基本群。


我们将原来拓扑空间M分解成U和V的并集,60.png;U和V的交集为W,61.png,这里U,V和W都是道路联通空间。62.png是包含映射。选取基点63.png,每个子空间的基本群是

64.png,

那么原来拓扑空间的基本群是


Seifert-van Kampen定理是说并集的生成元等于生成元的并,并集的关系式等于关系式的并加上交的生成元

我们来看曲面情形,曲面分解为基本域D和割图G的并集,基本域D和割图G的交集是一条环路66.png同伦于基本域的边界67.png68.png为包含映射。由Seifert-van Kampen定理



覆盖空间的理论

基本概念


直观而言,覆盖映射局部是拓扑同胚,但全局是多对一的映射。


假设1.jpg2.jpg是拓扑空间,3.jpg是连续满射,对于任意一点4.jpg,存在一个开集5.jpg,使得


满足7.jpg,如果8.jpg,同时映射的限制9.jpg是拓扑同胚。那么,我们说10.jpg是一个覆盖映射,11.jpg是底空间,12.jpg13.jpg的覆盖空间。


构造方法

抽象构造方法:假设14.jpg是一个流形,固定基点15.jpg,我们考察流形上

所有从基点出发的道路

16.jpg,

然后将这些道路依据同伦分类,得到同伦类集合,


我们在微信图片_20190412200341.jpg中引入拓扑。给定任意一点19.jpg, 道路20.jpg的终点为21.jpg。取以29.jpg为中心的一个开球22.jpg,考虑开球内从中心出发的道路集合23.jpg,

我们定义微信图片_20190412200341.jpg中的开球为 24.jpg。所有这样的开球构成26.jpg的一族拓扑基,因此2.jpg也成为一个流形。



在这种构造下,32.jpg是底流形33.jpg的万有覆盖空间。这种构造方法过于抽象,很难直观想象。下面我们给出另外一种更为直接了当的构造方法,这种方法依赖于典范基本群基底的选取。

组合构造法 假设M是一个高亏格封闭曲面,固定基点34.jpg,我们计算其基本群的一组典范基底,

35.jpg,

我们将曲面M沿着典范基底切开,得到单连通的基本域

36.jpg,

则基本域的边界为


我们将许多基本域的拷贝沿着相应的边界逐片粘和起来,粘和过程中保证所得曲面一直是单联通的。最终我们所得的曲面被称为是原来曲面的万有覆盖空间。如图1所示,对于亏格为1的曲面,其万有覆盖空间可以配上一个平直黎曼度量,从而铺满整个欧式平面;对于亏格为2的曲面,其万有覆盖空间可以配上一个双曲度量,从而铺满整个双曲平面(欧式单位圆盘)。


图13. 亏格为1曲面的万有覆盖空间。

提升和升腾




39.jpg是楼下的一条环路,40.jpg是楼上的一条道路,楼上道路的投影等于楼下的环路:41.jpg换言之,上面的图表可交换。

图14. 环路提升。

如图2所示,我们在楼下找一族开覆盖

42.jpg,

在楼上找到每个开集的原像,43.jpg, 并且 44.jpg,则存在唯一的道路45.jpg, 覆盖环路。通常情况下,楼下的一条环路可以提升为楼上无数条道路。如果我们固定提升道路在覆盖空间中的起点,则提升道路唯一。



同理,我们可以将曲面间的映射提升到覆盖空间之间,称为升腾:




拓扑,代数关系


我们考察万有覆盖空间47.jpg底空间(楼下)上任取一点48.jpg, 其在覆盖空间(楼上)上的原像为离散点集


被称为是对应50.jpg的轨道。考察楼上任意一条道路,起始于51.jpg,终止于同一轨道内的另一点,


那么其投影必为楼下的一条环路。楼上两条这样的道路同伦,当前仅当它们的终点重合。投影映射保持同伦,楼下起始于基点的两条环路,如果它们同伦,则其提升道路同伦,因此提升道路具有同样的起止点。我们由此得到:楼上的轨道和楼下的基本群同构。

考察楼上所有这样的自同构,它保持投影映射不变,这样的自同构被称为是覆盖空间的甲板映射

甲板映射使得上面的图表可交换。所有的甲板映射构成群,称之为甲板映射群:


投影映射诱导了覆盖空间的基本群到底流形的基本群的同态,其同态像是底流形基本群的正规子群,商群同构于覆盖空间的甲板映射群,


这一公式对于底空间的任意覆盖空间都成立,万有覆盖空间是一特例。楼下基本群的任意正规子群都对应着一个覆盖空间。

直接应用


同伦检测 在计算拓扑中,判定两个复杂环路是否同伦是一个饶有兴味的问题。

图15. 同伦检测。


我们可以将底流形上的环路提升到万有覆盖空间的道路, 然后判断这些道路是否起止于同样的点。


不动点类问题


假设55.jpg是拓扑复杂曲面的自映射,如果存在点56.jpg, 使得57.jpg,那么58.jpg被称为是映射的不动点。如果我们同伦变换映射59.jpg,使得不动点个数减少,那么不动点个数的下界是多少?这个问题非常艰深,借用万有覆盖空间理论,我们可以给出初步答案。


我们将映射60.jpg升腾61.jpg, 那么升腾并不唯一。升腾的不动点一定覆盖原映射的不动点;同时,对于原来映射的任何不动点,一定存在一个升腾,这个升腾的不动点覆盖原映射的不动点。


楼下的两个不动点等价,如果存在一个升腾,升腾的两个不动点分别覆盖这两个楼下的不动点。这样,我们将楼下的所有不动点分类。同一等价类的不动点可以经过同伦变换映射而融合。如果,等价的不动点具有相反指标,则它们融合后可以彼此相抵相消。因此,不动点个数的下限等于总指标非零的不动点等价类的个数。我们以后会详细讨论,如果对更为深入的理论有兴趣,请参阅江泽涵先生的专著《不动点类理论》。
