WebGL常用API说明

1.设置背景色 gl.clearColor()

在清空绘图区之前需要设置背景色。一旦指定了背景色后，背景色就会驻存在WebGL系统中，在下次调用gl.clearColor()方法前不会改变

函数功能：指定绘图区域的背景色
-----------------------------------------------------------
调用示例：gl.clearColor(red, green, blue, alpha)
-----------------------------------------------------------
参数
			red		指定红色值（从0.0到1.0）
			green	指定绿色值（从0.0到1.0）
			blue	指定蓝色值（从0.0到1.0）
			alpha	指定透明度值（从0.0到1.0）
			小于0.0的值会被截断为0.0，大于1.0的值会被截断为1.0
-----------------------------------------------------------
返回值		无
-----------------------------------------------------------
错  误		无

2.清空绘图区 gl.clear()

清空绘图区实际上是清空颜色缓冲区，在WebGL中缓冲区有三类： 颜色缓冲区、深度缓冲区、模板缓冲区

函数功能：将指定缓冲区设置为预定的值-预定的值指的是gl.clearColor()设置的值
-----------------------------------------------------------------------------------
调用示例：gl.clear(buffer)
-----------------------------------------------------------------------------------
参数
			buffer					指定待清空的缓冲区，位操作位|可以用来指定多个缓冲区
			gl.COLOR_BUFFER_BIT		代表清空颜色缓冲区
			gl.DEPTH_BUFFER_BIT		代表清空深度缓冲区
			gl.STENCIL_BUFFER_BIT	代表清空模板缓冲区
-----------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------
错  误		INVALID_VALUE			缓冲区不是以上三种类型

如果没有指定背景色（没有调用gl.clearColor()函数），直接调用gl.clear(),那么使用的默认值如下所示

缓冲区名称 默认值 相关函数
颜色缓冲区 (0.0, 0.0, 0.0, 0.0) gl.clearColor(red, green, blue, alpha)
深度缓冲区 1.0 gl.clearDepth(depth)
模板缓冲区 0 gl.clearStencil(s)

3.绘制操作 gl.drawArrays()

建立了着色器之后，我们就要进行绘制了，gl.drawArrays()是一个强大的函数，可以用来绘制各种图形，该函数的规范如下所示

函数功能：执行顶点着色器，按照mode参数指定的方式绘制图形
--------------------------------------------------------------------------
调用示例：gl.drawArrays(mode, first, count)
--------------------------------------------------------------------------
参数
			mode		指定绘制的方式，可以接收以下常量符号：
						gl.POINTS,gl.LINES,gl.LINE_STRIP,gl.LINE_LOOP
						gl.TRIANGLES,gl.TRIANGLE_STRIP,gl.TRIANGLE_FAN
			first		指定从哪个点开始绘制-整形数
			count		指定要绘制多少个顶点-整形数
--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错  误		INVALID_ENUM			传入的mode参数不是指定参数
			INVALID_VALUE			参数first或count是负数

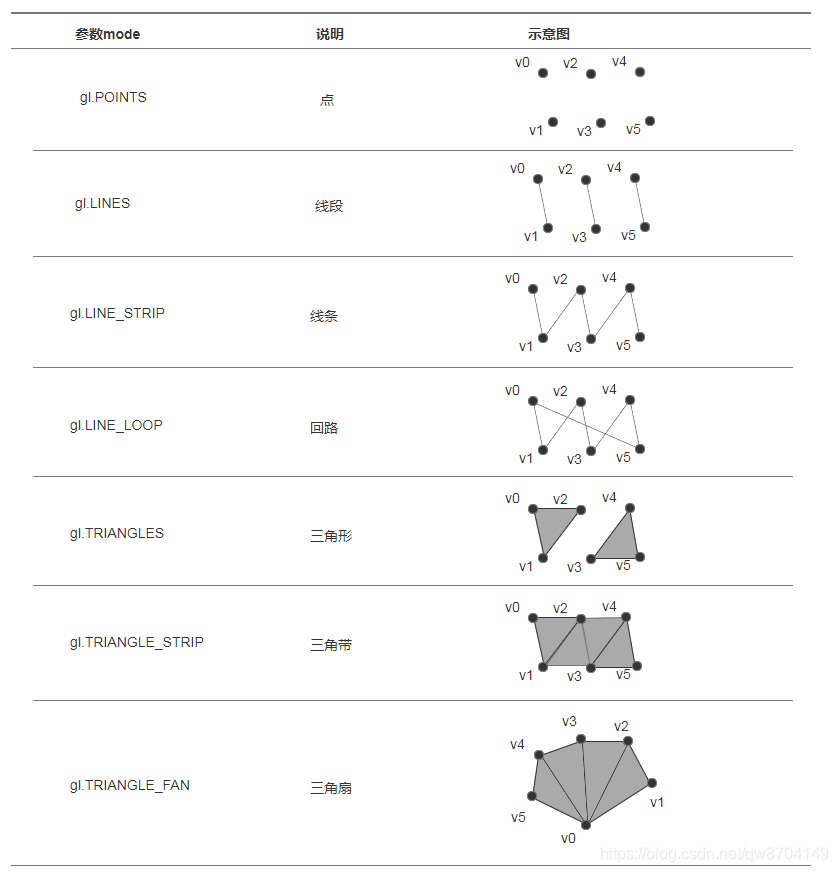

第一个参数mode说明
gl.drawArray()方法可以绘制各种图形，它的第一个参数可以取众多常量：gl.POINTS,gl.LINES,gl.LINE_STRIP,gl.LINE_LOOP,gl.TRIANGLES,gl.TRIANGLE_STRIP,gl.TRIANGLE_FAN,接下来通过一张图来解释一下每一个值代表的意思
在这里插入图片描述

4. attribute变量

4.1 获取attribute变量地址 gl.getAttribLocation()

我们在着色器程序中声明的attribute变量都会有一个自己的存储地址，通过这个地址我们可以在外部程序中给它赋值，gl.getAttribLocation() 方法就是帮我们获取这个地址的利器

函数功能：获取有name指定的着色器中attribute变量的存储地址
--------------------------------------------------------------------------
调用示例：gl.getAttribLocation(program, name)
--------------------------------------------------------------------------
参数
			program				指定包含顶点着色器和片元着色器的着色器程序对象
			name				指定想要获取其存储地址的attribute变量名称
--------------------------------------------------------------------------
返回值		>=0					attribute变量的存储地址
			-1					指定的变量名不存在，或命名具有gl_或webgl_前缀
--------------------------------------------------------------------------
错  误		INVALID_OPERATION	程序对象未能连接成功
			INVALID_VALUE		name参数的长度大于最大长度，默认256字节

示例代码

//获取着色器attribute变量a_Position的存储地址
var a_Position = gl.getAttribLocation(gl.program, 'a_Position');

4.2 给attribute变量传值 gl.vertexAttrib3f()

gl.getAttribLocation() 方法帮我们获取到了着色器变量的地址，这时就需要请出gl.vertexAttrib3f() 方法了，通过这个方法我们就可以在JavaScript程序中把想要赋的值赋给着色器中的attribute变量

函数功能：将数据v0, v1, v2 传给由location参数指定的着色器的attribute变量
------------------------------------------------------------------------------
调用示例：gl.vertexAttrib3f(location, v0, v1, v2)
------------------------------------------------------------------------------
参数
			location			指定将要修改的attribute变量的存储地址
			v0					指定填充attribute变量第一个分量的值
			v1					指定填充attribute变量第二个分量的值
			v2					指定填充attribute变量第三个分量的值
------------------------------------------------------------------------------
返回值		无
------------------------------------------------------------------------------
错  误		INVALID_OPERATION	没有当前的program对象
			INVALID_VALUE		location大于等于attribute变量的最大数据，默认为8

示例代码

//向着色器attribute变量a_Position传值
gl.vertexAttrib3f(a_Position, 0.0, 0.0, 0.0)

4.3 给attribute变量传值 gl.vertexAttrib3f()的同族函数

gl.vertexAttrib3f() 方法是一系列同族函数中的一个，该系列函数的任务就是从JavaScript程序中向顶点着色器中的attribute变量传值

函数功能：将数据[1~4个分量]传给由location参数指定的着色器的attribute变量
------------------------------------------------------------------------------
gl.vertexAttrib1f(location, v0)
gl.vertexAttrib2f(location, v0, v1)
gl.vertexAttrib3f(location, v0, v1, v2)
gl.vertexAttrib4f(location, v0, v1, v2, v3)
------------------------------------------------------------------------------
参数
			location			指定将要修改的attribute变量的存储地址
			v0,v1,v2,v3			指定传输给attribute变量的四个分量的值
------------------------------------------------------------------------------
返回值		无
------------------------------------------------------------------------------
错  误		INVALID_VALUE		location大于等于attribute变量的最大数据，默认为8

你同样可以使用这些方法的矢量版本，它们的名字以"v"作为结尾。并接受类型化数组作为参数，函数名中数字表示数组中元素的个数

var position = new Float32Array([1.0,2.0,3.0,1.0]);
gl.vertexAttrib4fv(position);

5. uniform变量

5.1 获取uniform变量地址 gl.getUniformLocation()

与attribute变量一样，要在JavaScript程序中使用着色器中的变量，首先要获取该变量的存储地址，attribute变量通过gl.getAttribLocation() 方法获取，uniform变量则通过gl.getUniformLocation() 方法获取

函数功能：获取由name指定的uniform变量的存储地址
--------------------------------------------------------------------------
调用示例：gl.getUniformLocation(program, name)
--------------------------------------------------------------------------
参数
			program				指定包含顶点着色器和片元着色器的着色器程序对象
			name				指定想要获取其存储地址的uniform变量名称
--------------------------------------------------------------------------
返回值		non-null			uniform变量的存储地址
			null				指定的uniform变量不存在，或命名具有gl_或webgl_前缀
--------------------------------------------------------------------------
错  误		INVALID_OPERATION	程序对象未能连接成功
			INVALID_VALUE		name参数的长度大于uniform变量名的最大长度，默认256字节

示例代码

//获取片元着色器uniform变量u_FragColor的存储地址
var u_FragColor = gl.getUniformLocation(gl.program, 'u_FragColor');

5.2 向uniform变量传值 gl.uniform4f()

gl.getUniformLocation() 方法帮我们获取到着色器uniform变量的地址，我们在JavaScript程序中处理完，需要把新的值再传给这个uniform变量。这时就需要用到gl.uniform4f() 方法了

函数功能：将数据v0, v1, v2, v3 传给由location参数指定的uniform变量
---------------------------------------------------------------------------------
调用示例：gl.uniform4f(location, v0, v1, v2, v3)
---------------------------------------------------------------------------------
参数
			location			指定将要修改的uniform变量的存储地址
			v0					指定填充uniform变量第一个分量的值
			v1					指定填充uniform变量第二个分量的值
			v2					指定填充uniform变量第三个分量的值
			v2					指定填充uniform变量第四个分量的值
---------------------------------------------------------------------------------
返回值		无
---------------------------------------------------------------------------------
错  误		INVALID_OPERATION	没有当前的program对象，或者location是非法的存储位置

示例代码

//向片元着色器uniform变量u_FragColor传值
gl.uniform4f(u_FragColor, 1.0, 0.0, 0.0, 1.0)

5.3 向uniform变量传值 gl.uniform4f()的同族函数

gl.uniform4f() 方法是一系列同族函数中的一个，该系列函数的任务就是从JavaScript程序中向着色器中的uniform变量传值

函数功能：将数据[1~4个分量]传给由location参数指定的uniform变量
------------------------------------------------------------------------------
gl.uniform1f(location, v0)
gl.uniform2f(location, v0, v1)
gl.uniform3f(location, v0, v1, v2)
gl.uniform4f(location, v0, v1, v2, v3)
------------------------------------------------------------------------------
参数
			location			指定将要修改的uniform变量的存储地址
			v0,v1,v2,v3			指定传输给uniform变量的四个分量的值
------------------------------------------------------------------------------
返回值		无
------------------------------------------------------------------------------
错  误		INVALID_OPERATION	没有当前的program对象，或者location是非法的存储位置

友情提示：
gl.uniform1f()只需要传输一个值，这个值将被填充到uniform变量的第一个分量中，第二、第三个分量将被设置为0.0，第四个分量将被设置为1.0，其他同族函数类推

6. 缓冲区对象（VBO）

6.1 创建缓冲区对象 gl.createBuffer()

在这里插入图片描述

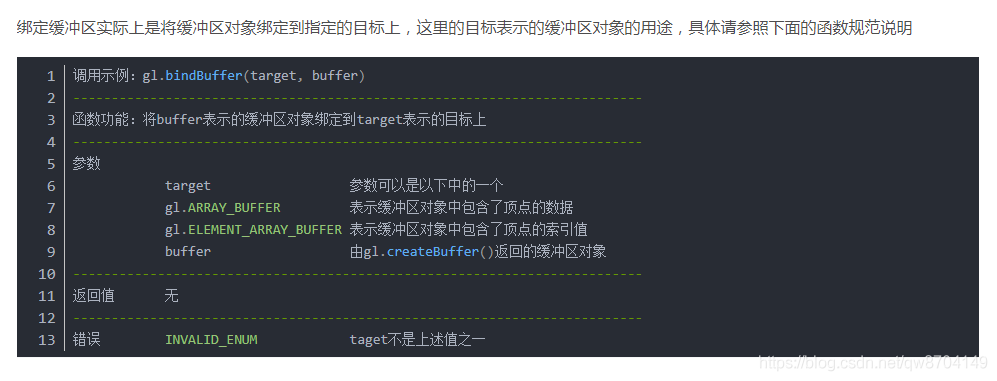

6.2 绑定缓冲区 gl.bindBuffer()

6.3 向缓冲区对象写入数据 gl.bufferData()

在这里插入图片描述

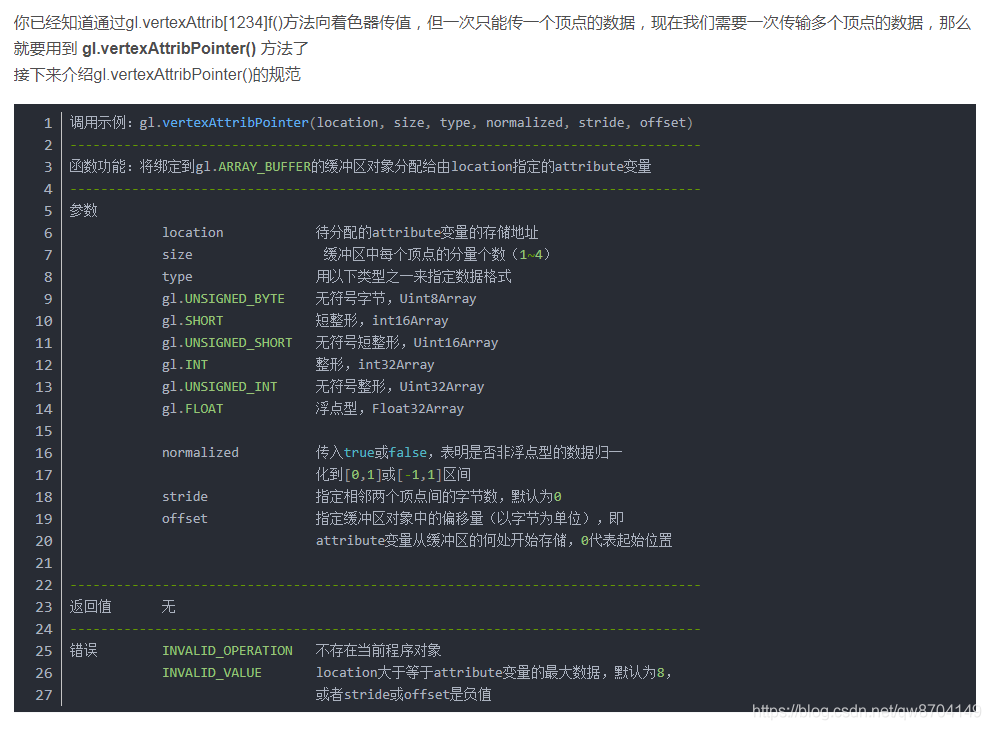

6.4 将缓冲区对象分配给attribute变量 gl.vertexAttribPointer()

在这里插入图片描述

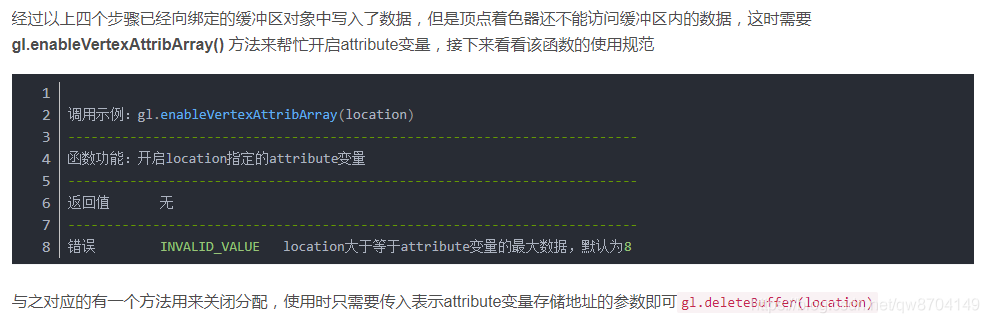

6.5 开启attribute变量 gl.enableVertexAttribArray()

在这里插入图片描述

7. 类型化数组

为了优化性能，WebGL引入了一种特殊的数组- 类型化数组 ，我们先来看一下类型化数组的种类

数组类型 每个元素所占字节数 描述（C语言还在那个的数据类型）
Int8Array 1 8位整形数（signed char）
UInt8Array 1 8位无符号整形数（unsigned char）
Int16Array 2 16位整形数（signed short）
UInt16Array 2 16位无符号整形数（unsigned short）
Int32Array 4 32位整形数（signed int）
UInt32Array 4 32位无符号整形数（unsigned int）
Float32Array 4 32位单精度浮点数（float）
Float64Array 8 64位双精度浮点数（double）

类型化数组与JavaScript中的数组有所不同，它不支持pus(),pop()等方法，但是它有自己一系列的方法和属性，具体请查阅下表

方法、属性和常量 描述
get(index) 获取第index个元素的值
set(index, value) 设置第index个元素的值为value
set(array, offset) 从第offset个元素开始将数组array中的值填充进去
length 数组的长度
BYTES_PER_ELEMENT 数组中每个元素所占的字节数

8. 向4*4矩阵传值 gl.uniformMatrix4fv()

调用示例：gl.uniformMatrix4fv(location, transpose, array)
----------------------------------------------------------------------------------
函数功能：将array表示的4*4矩阵分配给由location指定的uniform变量
----------------------------------------------------------------------------------
参数
			location			uniform变量的存储地址
			transpose			在WebGL中必须指定为false
			array				待传输的类型化数组，4*4矩阵按列主序

----------------------------------------------------------------------------------
返回值		无
----------------------------------------------------------------------------------
错误		INVALID_OPERATION	不存在当前程序对象
			INVALID_VALUE		transpose不为false，或者数组的长度小于16

示例代码

//在 x、y、z轴方向上平移的距离
var Tx = 0.5
var Ty = 0.5
var Tz = 0.0

//创建平移矩阵的类型化数组
var translateMatrix = new Float32Array([
  1.0, 0.0, 0.0, 0.0,
  0.0, 1.0, 0.0, 0.0,
  0.0, 0.0, 1.0, 0.0,
  Tx, Ty, Tz, 1.0
])

//获取顶点着色器uniform变量u_TranslateMatrix(平移矩阵)的存储地址
var u_TranslateMatrix = gl.getUniformLocation(gl.program, 'u_TranslateMatrix')

//向顶点着色器uniform变量u_TranslateMatrix传值
gl.uniformMatrix4fv(u_TranslateMatrix, false, translateMatrix)

9. varying变量使用

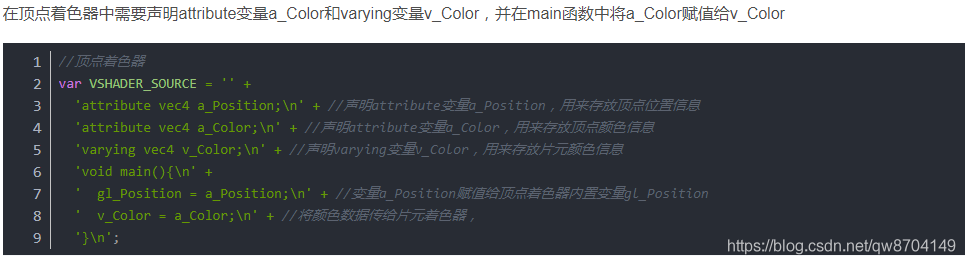

9.1 顶点着色器中声明varying变量

在这里插入图片描述

9.2 片元着色器中声明与使用varying变量

在片元着色器中同样也要先声明varying变量v_Color，这样片元着色器与顶点着色器通过v_Color变量建立了通讯通道，就可以接收顶点着色器传送的片元颜色信息，同时将接受到的颜色信息赋值给片元着色器的内置变量gl_FragColor
在这里插入图片描述

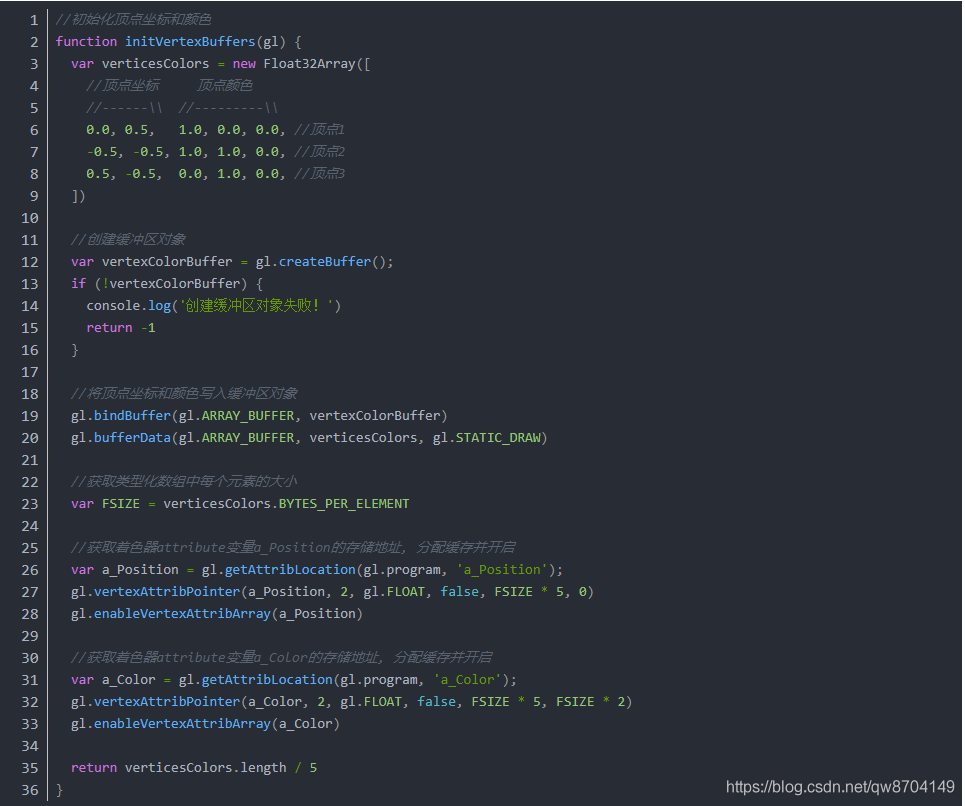

9.3 通过缓冲区对象给attribute变量传值

  • 创建类型化数组。这里创建的类型化数组用来存放顶点坐标和顶点颜色信息，大家看一下注释，这个数组中有三行，每一行是一个顶点，在以顶点1为例，前两个元素是顶点坐标，后三个元素是顶点颜色信息。
  • 创建缓冲区对象并绑定和写入数据。这一步需要创建缓冲区对象，绑定目标，并将创建的存储顶点坐标和颜色信息的类型化数组写入它
  • a_Position的分配缓存与开启。在这里我们注意一下函数 gl.vertexAttribPointer() 的第五个参数和第六个参数，第五个参数stride 指的是每一个顶点的大小，传值为FSIZE * 5，其实就是告诉缓存，每取一个点，我要取五个数，第六个参数offset 指的是缓冲区对象中的偏移量，我们设置为0，因为每一个点，它都是从开始取值
  • a_Color的分配缓存与开启。在这里我们也注意一下gl.vertexAttribPointer() 的参数，第五个参数stride 与上一次分配a_Position一样，也值为FSIZE * 5，因为每个点五个元素没有改变。 第六个参数offset 这次设置为FSIZE * 2，因为每一个顶点的前两个元素是顶点坐标，后三个元素是颜色信息
    在这里插入图片描述

10. 片元着色器的内置变量 gl_FragCoord

类型和变量 描述
vec4 gl_FragCoord 该内置变量的第一参数表示片元在canvas坐标系中的横坐标，第二参数表示片元在canvas坐标系中的纵坐标

使用示例

'precision mediump float;\\n' + // 设置精度
'uniform float u_Width;\\n' + //声明uniform变量u_Width，用来接收canvas画布的宽度
'uniform float u_Height;\\n' + //声明uniform变量u_Height，用来接收canvas画布的高度
'void main(){\\n' +
//使用内置变量gl_FragCoord计算颜色并赋值给内置变量gl_FragColor
' gl_FragColor = vec4(gl_FragCoord.x/u_Width, 0.0, gl_FragCoord.y/u_Height, 1.0);\\n' +
'}\\n';

//获取着色器uniform变量u_Width的存储地址,并传值
var u_Width = gl.getUniformLocation(gl.program, 'u_Width');
gl.uniform1f(u_Width, gl.drawingBufferWidth);

//获取着色器uniform变量u_Height的存储地址,并传值
var u_Height = gl.getUniformLocation(gl.program, 'u_Height');
gl.uniform1f(u_Height, gl.drawingBufferHeight);

以上示例中片元的颜色取决于它的坐标位置，片元颜色会随着片元位置的变化而逐渐变化，所以呈现的图形颜色会有平滑的渐变效果

11. 纹理对象使用

11.1 创建纹理对象 gl.createTexture()

在这里插入图片描述

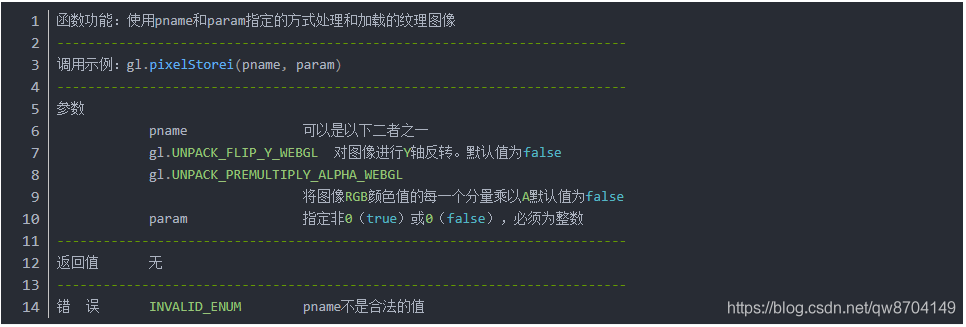

11.2 处理加载的纹理图像 gl.pixelStorei()

在这里插入图片描述

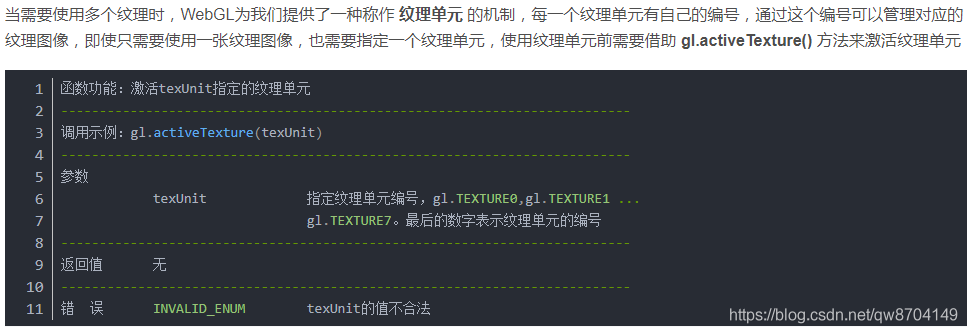

11.3 激活纹理单元 gl.activeTexture()

在这里插入图片描述

11.4 绑定纹理对象 gl.bindTexture()

在这里插入图片描述

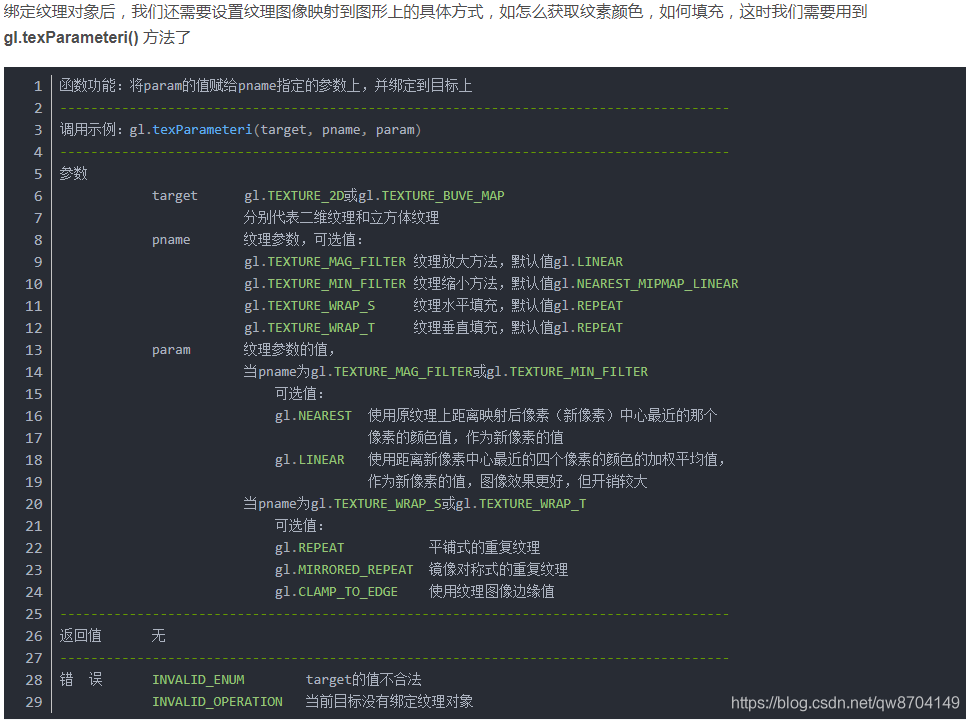

11.5 设置纹理填充方式 gl.texParameteri()

在这里插入图片描述

通过上面的介绍，你会发现纹理参数pname的每个可选值都有一个默认值，如果你不调用gl.texParameteri() 方法，也会使用默认值，需要注意的是 gl.TEXTURE_MIN_FILTER 纹理缩小方法的默认值是 gl.NEAREST_MIPMAP_LINEAR 这个默认值是一个被称为MIPMAP(金字塔)的纹理类型。实际上MIPMAP是一系列的纹理，它们包括：gl.NEAREST_MIPMAP_NEAREST、gl.LINEAR_MIPMAP_NEAREST、gl.NEAREST_MIPMAP_LINEAR、gl.LINEAR_MIPMAP_LINEAR

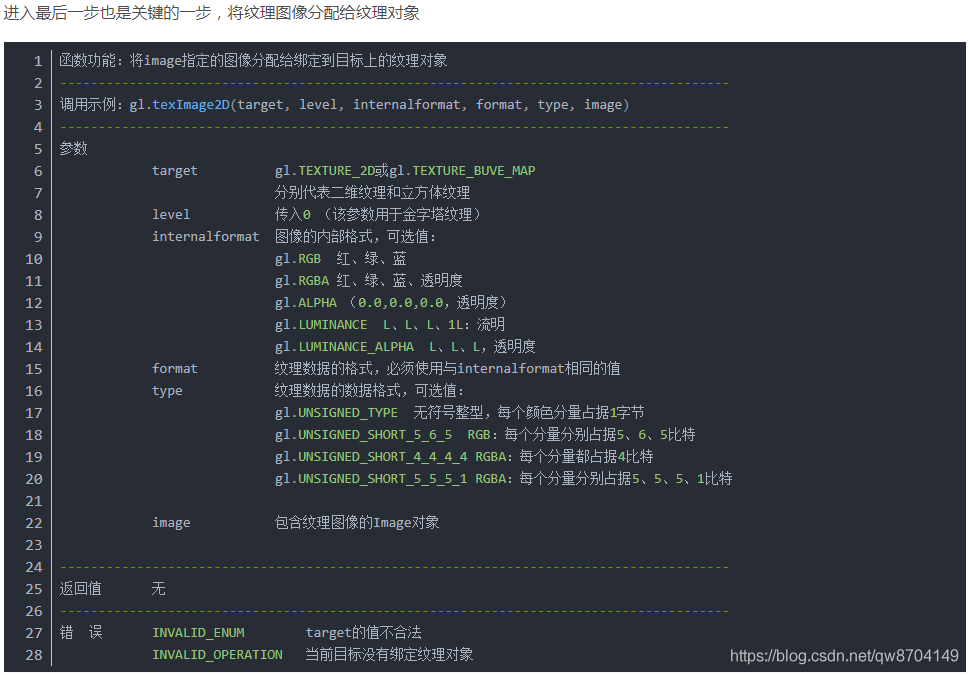

11.6 纹理图像分配 gl.texImage2D()

在这里插入图片描述

12. Matrix4对象的方法和属性

这里我们介绍一下cuon-matrix.js 中的 Matrix4对象的图形变换相关方法和属性

方法/属性名称 描述
Matrix4.setIdentity() 将Matrix4实例初始化为单位矩阵
Matrix4.setTranslate(x,y,z) 将Matrix4实例设置为平移矩阵，参数x，y，z分别代表在X轴，Y轴，Z轴上平移的距离
Matrix4.setRotate(angle,x,y,z) 将Matrix4实例设置为旋转矩阵，旋转的角度为angle，旋转轴为(x,y,z)
Matrix4.setScale(x,y,z) 将Matrix4实例设置为缩放矩阵，在三个轴上的缩放因子分别是x，y，z
Matrix4.translate(x,y,z) 将Matrix4实例乘以一个平移矩阵，该平移矩阵在X轴上平移x，Y轴上平移y，Z轴上平移z，相乘的结果还是储存在Matrix4中
Matrix4.rotate(angle,x,y,z) 将Matrix4实例乘以一个旋转矩阵，该旋转矩阵旋转的角度为angle，旋转轴为(x,y,z)，相乘的结果还是储存在Matrix4中
Matrix4.scale(x,y,z) 将Matrix4实例乘以一个缩放矩阵，该缩放矩阵在三个轴上的缩放因子分别是x，y，z 。相乘的结果还是储存在Matrix4中
Matrix4.set(m) 将Matrix4实例设置为m，m必须也是一个Matrix4实例
Matrix4.elements 保存了Matrix4实例的矩阵元素的类型化数组，该类型化数组的种类为Float32Array
Matrix4.setLookAt(eyeX, eyeY, eyeZ, atX, atY, atZ, upX, upY, upZ) 根据视点（eyeX, eyeY, eyeZ）、观察点（atX, atY, atZ）、上方向（upX, upY, upZ）创建视图矩阵，视图矩阵的类型是Matrix4，观察点映射到的中心点
Matrix4.setOrtho(left, right, bottom, top, near, far) 根据参数top、bottom、left、right、near、far计算正投影矩阵
Matrix4.setPerspective(fov, aspect, near, far) 根据参数fov, aspect, near, far计算透视投影矩阵
Matrix4.setInverseOf(m) 使自身称为矩阵m的逆矩阵
Matrix4.transpose() 对自身进行转置操作，并将自身设置为转置后的结果

从上表中发现，包含set前缀的方法会更加参数计算出变换矩阵，并将该矩阵写入到自身中，即你可以通过Matrix4.elements获取该矩阵的内容，而不包含set前缀的方法，会先根据参数计算出变换矩阵，然后将自身和得到的变换矩阵相乘，最后把相乘后的矩阵写入到自身中，也就是说如果你需要对一个图形进行复合变换需要使用没有set前缀的方法。

13. 隐藏面消除

13.1 开启隐藏面消除 gl.enable()

函数功能：开启cap表示的功能
-----------------------------------------------------------------------------------
调用示例：gl.enable(cap)
-----------------------------------------------------------------------------------
参数
			cap						指定需要开启的功能，可以是以下几个
			gl.DEPTH_TEST			隐藏面消除
			gl.BLEND				混合
			gl.POLYGON_OFFSET_FILL	多边形位移

-----------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------
错误		INVALID_ENUM			cap的值无效

13.2 关闭隐藏面消除 gl.disable()

函数功能：关闭cap表示的功能
-----------------------------------------------------------------------------------
调用示例：gl.disable(cap)
-----------------------------------------------------------------------------------
参数
			cap						指定需要开启的功能，可以是以下几个
			gl.DEPTH_TEST			隐藏面消除
			gl.BLEND				混合
			gl.POLYGON_OFFSET_FILL	多边形位移

-----------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------
错误		INVALID_ENUM			cap的值无效

14. 解决深度冲突设置多边形偏移 gl.polygonOffset()

函数功能：指定加到每个顶点绘制后Z值上的偏移量，偏移量按照公式 m*factor+r*units计算，其中
m表示顶点所在表面相对于视线的角度，r表示硬件能够区分两个Z值之差的最小值
-----------------------------------------------------------------------------------
调用示例：gl.polygonOffset(factor, units)
-----------------------------------------------------------------------------------
参数
			factor		指定每个多边形的可变深度偏移的比例因子，默认0
			units		指定与顶点所在表面相对于视线的角度相乘的偏移乘数，默认0

-----------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------
错误		无

15. 通过顶点索引绘制物体 gl.drawElements()

函数功能：执行着色器，按照mode参数指定的方式，根据gl.ELEMENT_ARRAY_BUFFER的缓冲区的顶点索引绘制图形
--------------------------------------------------------------------------
调用示例：gl.drawArrays(mode, count, type, offset)
--------------------------------------------------------------------------
参数
			mode		指定绘制的方式，可以接收以下常量符号：
						gl.POINTS,gl.LINES,gl.LINE_STRIP,gl.LINE_LOOP
						gl.TRIANGLES,gl.TRIANGLE_STRIP,gl.TRIANGLE_FAN
			count		指定绘制顶点的个数
			type		指定索引值数据类型，可以以下值
						gl.UNSIGNED_BYTE
						gl.UNSIGNED_SHORT
			offset		指定索引数组中开始绘制的位置，以字节为单位
--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错  误		INVALID_ENUM			传入的mode参数不是指定参数
			INVALID_VALUE			参数count或offset是负数

第一个参数mode说明
gl.drawArray()方法可以绘制各种图形，它的第一个参数可以取众多常量：gl.POINTS,gl.LINES,gl.LINE_STRIP,gl.LINE_LOOP,gl.TRIANGLES,gl.TRIANGLE_STRIP,gl.TRIANGLE_FAN,接下来通过一张图来解释一下每一个值代表的意思
在这里插入图片描述

16. 着色器对象

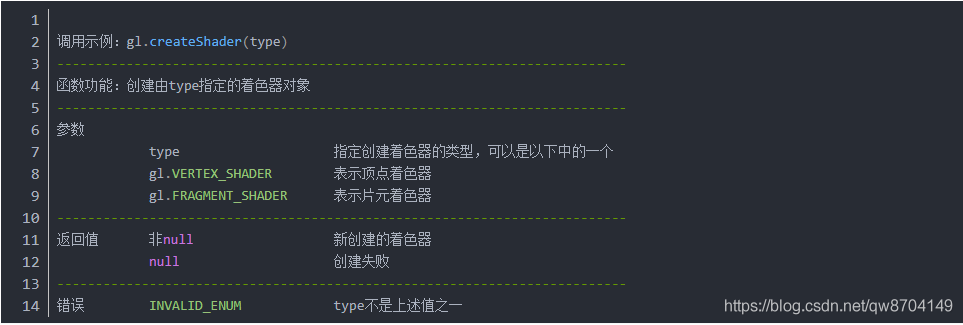

16.1 创建着色器对象 gl.createShader()

在WebGL中所有的着色器对象必须通过调用 gl.createShader() 来创建

在这里插入图片描述

gl.createShader()根据传入的type创建顶点着色器或者片元着色器，如果不在需要这个着色器了，可以 像这样 gl.deleteShader(shader) 删除它，
注：删除着色器的时候，如果着色器对象还在使用（使用gl.attachShader()函数使这个着色器附件在了程序对象上），那么调用删除函数后，不会立即删除着色器，要等到不在使用该着色器时才会删除掉

16.2 指定着色器代码 gl.shaderSource()

在这里插入图片描述

16.3 编译着色器 gl.compileShader()

GLSL ES 语言与C或C++相似，需要编译成二进制的可执行文件才能使用，对于我们创建的着色器，在向着色器对象传入源代码之后，同样需要进行编译才能使用，WebGL 提供了gl.compileShader()函数，用来编译着色器
注：如果调用gl.shaderSource() 函数时，用新代码替换了旧代码，已编译好的可执行文件不会被自动替换掉，需要手动重新编译，即再次调用gl.compileShader()函数
在这里插入图片描述

16.4 获取着色器信息 gl.getShaderParameter()

在这里插入图片描述

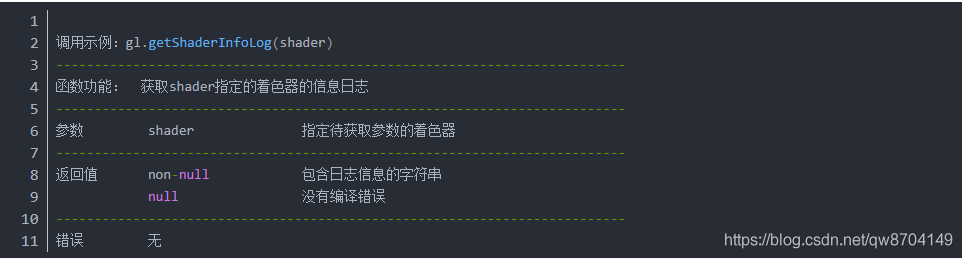

16.5 获取写入着色器日志 gl.getShaderInfoLog()

在这里插入图片描述

通常 gl.getShaderParameter() 函数和 gl.getShaderInfoLog() 函数是配合使用的，一般是将gl.getShaderParameter()函数的参数pname指定为 gl.COMPILE_STATUS 就可以检查着色器是否编译成功，如果编译失败通过 gl.getShaderInfoLog() 函数获取错误信息
示例如下：

在这里插入图片描述

17. 程序对象

17.1 创建程序对象 gl.createProgram()

在这里插入图片描述

17.2 删除程序对象 gl.deleteProgram()

在这里插入图片描述

17.3 为程序对象分配着色器对象 gl.attachShader()

WebGL程序要运行起来，必须要有两个着色器，一个顶点着色器，一个片元着色器，就需要通过gl.attachShader() 函数为程序对象分配这两个着色器
在这里插入图片描述

17.4 取消程序对象分配的着色器对象 gl.detachShader()

在这里插入图片描述

17.5 连接程序对象 gl.linkProgram()

在这里插入图片描述

17.6 检查着色器是否连接成功 gl.getProgramParameter()

在这里插入图片描述

如果程序已经连接成功，我们就得到一个二进制的可执行模块供WebGL调用，如果连接失败可以通过 gl.getProgramInfoLog() 函数获取连接出错的信息

17.7 获取程序对象的日志 gl.getProgramInfoLog()

在这里插入图片描述

17.8 使用程序对象 gl.useProgram()

在这里插入图片描述

18. 读取指定区域的像素颜色 gl.readPixels()


调用示例：gl.readPixels(x, y, width, height, format, type, pixels)
--------------------------------------------------------------------------
函数功能：从颜色缓冲区中读取由x,y,width,height参数确定的矩形中的所有像素值，
		 并保存在pixels指定的数组中
--------------------------------------------------------------------------
参数
			x, y				指定颜色缓冲区中矩形块左上角的坐标
			width, height		指定矩形的宽度和高度，以像素为单位
			format				指定像素值的颜色格式，必须为gl.RGBA
			type				指定像素值的数据格式，必须为gl.UNSIGNED_BYTE
			pixels				指定用来接收像素数据的Uint8Array类型化数组

--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错误		INVALID_VALUE		pixels为null，或者，width或height是负值
			INVALID_OPERATION	pexels的长度不够存储所有像素值数据
			INVALID_ENUM		format或type值无效

19. 指定混合 gl.blendFunc()

在进行α混合时要用到两个颜色，即 源颜色 (source color) 和 目标颜色 (destination color),源颜色是待混合进去的颜色，目标颜色是待被混合进去的颜色

函数功能：通过参数src_factor 和 dst_factor指定进行混合操作的函数，混合后的颜色计算如下：
<混合后的颜色> = <源颜色> x src_factor + <目标颜色> x dst_factor
-----------------------------------------------------------------------------------
调用示例：gl.blendFunc(src_factor，dst_factor)
-----------------------------------------------------------------------------------
参数
			src_factor		指定源颜色在混合后颜色中的权重一种，如下表所示
			dst_factor		指定目标颜色在混合后颜色中的权重一种，如下表所示
-----------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------
错  误		INVALID_VALUE	src_factor或dst_factor的值不在下表中

可以指定给src_factor和dst_factor的常量

常量 R分量的系数 G分量的系数 B分量的系数
gl.ZERO 0.0 0.0 0.0
gl.ONE 1.0 1.0 1.0
gl.SRC_COLOR Rs Gs Bs
gl.ONE_MINUS_SRC_COLOR (1-Rs) (1-Gs ) (1-Bs)
gl.DST_COLOR Rd Gd Bd
gl.ONE_MINUS_DST_COLOR (1-Rd) (1-Gd) (1-Bd)
gl.SRC_ALPHA As As As
gl.ONE_MINUS_SRC_ALPHA (1-As) (1-As) (1-As)
gl.DST_ALPHA Ad Ad Ad
gl.ONE_MINUS_DST_ALPHA (1-Ad) (1-Ad) (1-Ad)
gl.SRC_ALPHA _SATURATE min(As,Ad) min(As,Ad) min(As,Ad)

上表中(Rs,Gs,Bs,As)表示源颜色的各个分量，(Rd,Gd,Bd,Ad)表示目标颜色的各个分量

接下来以gl.blendFunc(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA) 为配置说明一下混合过程
假设：源颜色(0.0,1.0,0.0,0.4)，目标颜色(1.0,1.0,0.0,1.0)
从假设中得知As=0.4， 依据上表推出参数gl.SRC_ALPHA指定的源颜色的权重因子 src_factor = (0.4,0.4,0.4),推出参数gl.ONE_MINUS_SRC_ALPHA指定的目标颜色的权重因子 dst_factor = (0.6,0.6,0.6)

计算混合颜色的公式
<混合后的颜色> = <源颜色> x src_factor + <目标颜色> x dst_factor
带入以上公式
<混合后的颜色> = (0.0,1.0,0.0) x (0.4,0.4,0.4) + (1.0,1.0,0.0) x (0.6,0.6,0.6)
<混合后的颜色> = (0.0,0.4,0.0) + (0.6,0.6,0.0)
<混合后的颜色> = (0.6,1.0,0.0)

加法混合 src_factor和dst_factor可以指定为上表中的任意常量，有一种比较常用的混合方式叫加法混合 (additive blending),加法混合的设置函数为 gl.blendFunc(gl.SRC_ALPHA, gl.ONE) 由于gl.ONE指定的权重因子的三个分量值都是1，所以加法混合会使被混合的区域更加明亮，通常用来实现爆炸的光照效果，或者一些需要引起注意的物品

20. 释放锁定深度缓冲区 gl.depthMask()

函数功能：锁定或释放深度缓冲区的写入操作
-----------------------------------------------------------------------------------
调用示例：gl.depthMask(mask)
-----------------------------------------------------------------------------------
参数		mask	指定是锁定（false）还是释放（true）深度缓冲区的写入操作
-----------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------
错  误		无

21. 帧缓冲区对象(FBO)

21.1 创建帧缓冲区对象 gl.createFramebuffer()


调用示例：gl.createFramebuffer()
--------------------------------------------------------------------------
函数功能：创建帧缓冲区对象
--------------------------------------------------------------------------
参数		无
--------------------------------------------------------------------------
返回值		non-null	新创建的帧缓冲区对象
			null		创建帧缓冲区对象失败
--------------------------------------------------------------------------
错误		无

21.2 删除帧缓冲区对象 gl.deleteFramebuffer()


调用示例：gl.deleteFramebuffer(framebuffer)
--------------------------------------------------------------------------
函数功能：删除帧缓冲区对象
--------------------------------------------------------------------------
参数		framebuffer		指定要删除的帧缓冲区对象
--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错误		无

21.3 创建渲染缓冲区对象 gl.createRenderbuffer()


调用示例：gl.createRenderbuffer()
--------------------------------------------------------------------------
函数功能：创建渲染缓冲区对象
--------------------------------------------------------------------------
参数		无
--------------------------------------------------------------------------
返回值		non-null	新创建的渲染缓冲区对象
			null		创建渲染缓冲区对象失败
--------------------------------------------------------------------------
错误		无

21.4 删除渲染缓冲区对象 gl.deleteRenderbuffer()


调用示例：gl.deleteRenderbuffer(renderbuffer)
--------------------------------------------------------------------------
函数功能：删除渲染缓冲区对象
--------------------------------------------------------------------------
参数		renderbuffer		指定要删除的渲染缓冲区对象
--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错误		无

21.5 绑定渲染缓冲区 gl.bindRenderbuffer()

在使用创建出的渲染缓冲区之前，还需要先将它绑定到目标上


调用示例：gl.bindRenderbuffer(target, renderbuffer)
--------------------------------------------------------------------------
函数功能：将renderbuffer指定的渲染缓冲区对象绑定在target目标上，
如果renderbuffer为null，则将已经绑定在target目标上的渲染缓冲区对象解除绑定
--------------------------------------------------------------------------
参数
			target			必须为 gl.RENDERBUFFER
			renderbuffer	指定要绑定的渲染缓冲区对象
--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错误		INVALID_ENUM	target 不是 gl.RENDERBUFFER

21.6 设置渲染缓冲区尺寸 gl.renderbufferStorage()

渲染缓冲区完成绑定后，就可设置它的格式、宽度、高度等，这里需要注意
作为深度关联对象的渲染缓冲区，宽度和高度必须与作为颜色关联对象的纹理缓冲区一致


调用示例：gl.renderbufferStorage(target, internalforamt, width, height)
-----------------------------------------------------------------------------------
函数功能：创建并初始化渲染缓冲区的数据区
-----------------------------------------------------------------------------------
参数
		target					必须为 gl.RENDERBUFFER
		internalforamt			指定渲染缓冲区中的数据格式，可以是以下几项参数
		  gl.EDPTH_COMPONENT16	表示渲染缓冲区将替代深度缓冲区
		  gl.STENCIL_INDEX8		表示渲染缓冲区将替代模板缓冲区
		  gl.RGBA4				表示渲染缓冲区将替代颜色缓冲区，RGBA四个分量各占4比特
		  gl.RGB5_A1			表示渲染缓冲区将替代颜色缓冲区，RGB各占5比特,A占1比特
		  gl.RGB565				表示渲染缓冲区将替代颜色缓冲区，RGB分别占5、6、5比特
		width 和 height			表示渲染缓冲区的宽度和高度，以像素为单位

-----------------------------------------------------------------------------------
返回值	无
-----------------------------------------------------------------------------------
错误	INVALID_ENUM			target 不是 gl.RENDERBUFFER
		INVALID_OPERATION		target上没有绑定渲染缓冲区

21.7 绑定帧缓冲区 gl.bindFramebuffer()


调用示例：gl.bindFramebuffer(target, framebuffer)
--------------------------------------------------------------------------
函数功能：将framebuffer指定的帧缓冲区对象绑定在target目标上，
如果framebuffer为null，则将已经绑定在target目标上的帧缓冲区对象解除绑定
--------------------------------------------------------------------------
参数
			target			必须为 gl.FRAMEBUFFER
			framebuffer		指定要绑定的帧缓冲区对象
--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错误		INVALID_ENUM	target 不是 gl.FRAMEBUFFER

21.8 纹理对象关联到帧缓冲区对象 gl.framebufferTexture2D()


调用示例：gl.framebufferTexture2D(target, attachment, textarget, texture, level)
-----------------------------------------------------------------------------------------
函数功能：将texture指定的纹理对象关联到绑定在target目标上的帧缓冲区对象
-----------------------------------------------------------------------------------------
参数
			target			必须为 gl.FRAMEBUFFER
			attachment		指定关联的类型
			  gl.COLOR_ATTACHMENT0	表示texture是颜色关联对象
			  gl.DEPTH_ATTACHMENT	表示texture是深度关联对象
			textarget		gl.TEXTURE_2D或gl.TEXTURE_BUVE_MAP分别代表二维纹理和立方体纹理
			texture			指定关联的纹理对象
			level			指定为0（在使用MIPMAP纹理时指定纹理的层级）
-----------------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------------
错误		INVALID_ENUM	target 不是 gl.FRAMEBUFFER 或者attachment或textarget的值无效
			INVALID_VALUE	level的值无效
			INVALID_OPERATION	target上没有绑定帧缓冲区

21.9 将渲染缓冲区对象关联到帧缓冲区对象 gl.framebufferRenderbuffer()


调用示例：gl.framebufferRenderbuffer(target, attachment, renderbuffertarget, renderbuffer)
-----------------------------------------------------------------------------------------
函数功能：将renderbuffer指定的渲染缓冲区对象关联到绑定在target目标上的帧缓冲区对象
-----------------------------------------------------------------------------------------
参数
			target			必须为 gl.FRAMEBUFFER
			attachment		指定关联的类型
			  gl.COLOR_ATTACHMENT0	表示renderbuffer是颜色关联对象
			  gl.DEPTH_ATTACHMENT	表示renderbuffer是深度关联对象
			  gl.STENCIL_ATTACHMENT	表示renderbuffer是模板关联对象
			renderbuffertarget		必须是 gl.RENDERBUFFER
			renderbuffer			指定要关联的渲染缓冲区对象
-----------------------------------------------------------------------------------------
返回值		无
-----------------------------------------------------------------------------------------
错误		INVALID_ENUM	target 不是 gl.FRAMEBUFFER 或者renderbuffer不是gl.RENDERBUFFER，
							或者attachment的值无效

21.10 检查帧缓冲区的配置 gl.checkFramebufferStatus()


调用示例：gl.checkFramebufferStatus(target)
-----------------------------------------------------------------------------------------
函数功能：检查绑定在target上的帧缓冲区对象的配置状态
-----------------------------------------------------------------------------------------
参数		target			必须为 gl.FRAMEBUFFER
-----------------------------------------------------------------------------------------
返回值		0				target不是gl.FRAMEBUFFER
			其他
			  gl.FRAMEBUFFER_COMPLETE	 			帧缓冲区对象已正确配置
			  gl.FRAMEBUFFER_INCOMPLETE_ATTACHMENT	某一个关联对象为空，或者关联对象不合法
			  gl.FRAMEBUFFER_INCOMPLETE_DIMENSIONS	颜色关联对象和深度关联对象尺寸不一致
			  gl.FRAMEBUFFER_INCOMPLETE_MISSING_ATTACHMENT	帧缓冲区未关联任何关联对象
-----------------------------------------------------------------------------------------
错误		INVALID_ENUM	target 不是 gl.FRAMEBUFFER

21.11 设置绘图区域 gl.viewport()

在进行离线绘图前还需要做一项工作，设置绘图区域的大小


调用示例：gl.viewport(x, y, width, height)
--------------------------------------------------------------------------
函数功能：设置gl.drawArrays() 和 gl.drawElements() 函数的绘图区域，
在canvas上绘图时，x和y就是canvas中的坐标
--------------------------------------------------------------------------
参数
			x,y				指定绘图区域的左上角，以像素为单位
			width,height	指定绘图区域的宽度和高度
--------------------------------------------------------------------------
返回值		无
--------------------------------------------------------------------------
错误		无

© 版权声明
文章版权归作者所有，未经允许请勿转载。
THE END
显示渲染器
# WebGL入门
喜欢就支持一下吧
点赞755 分享
点燃火柴的头像-卡核
WebGL入门(四十一)-使用帧缓冲区对象（FBO）实现将渲染结果作为纹理绘制到另一个物体上-卡核
WebGL入门(四十一)-使用帧缓冲区对象（FBO）实现将渲染结果作为纹理绘制到另一个物体上
WebGL入门(四十一)-使用帧缓冲区对象（FBO）实现将渲染结果作为纹理...
2年前 1W+
WebGL-Shader入门（3.着色器语言的限定词-参数限定词/存储限定词/精度限定词）-卡核
WebGL-Shader入门（3.着色器语言的限定词-参数限定词/存储限定词/精度限定词）
WebGL-Shader入门（3.着色器语言的限定词-参数限定词/存储限定词/精...
2年前 1W+
WebGL入门(四十四)-WebGL上下文丢失事件与上下文恢复事件处理-卡核
WebGL入门(四十四)-WebGL上下文丢失事件与上下文恢复事件处理
WebGL入门(四十四)-WebGL上下文丢失事件与上下文恢复事件处理
2年前 9965
WebGL入门(十四)-用加载纹理图片在矩形表面上创建纹理贴图/实现纹理映射-卡核
WebGL入门(十四)-用加载纹理图片在矩形表面上创建纹理贴图/实现纹理映射
WebGL入门(十四)-用加载纹理图片在矩形表面上创建纹理贴图/实现纹理...
2年前 9940
WebGL入门(三十一)-每个部件使用不同的缓冲区对象实现机械臂模拟动画-卡核
WebGL入门(三十一)-每个部件使用不同的缓冲区对象实现机械臂模拟动画
WebGL入门(三十一)-每个部件使用不同的缓冲区对象实现机械臂模拟动画
2年前 9750
三维模型反射光照射实现、物体表面高光实现（WebGL进阶04）-卡核
三维模型反射光照射实现、物体表面高光实现（WebGL进阶04）
三维模型反射光照射实现、物体表面高光实现（WebGL进阶04）
2年前 9746
相关推荐
显示渲染器HOOPS介绍-卡核
显示渲染器HOOPS介绍
显示渲染器HOOPS介绍
2年前 3.1W+
WebGL入门(四十一)-使用帧缓冲区对象（FBO）实现将渲染结果作为纹理绘制到另一个物体上-卡核
WebGL入门(四十一)-使用帧缓冲区对象（FBO）实现将渲染结果作为纹理绘制到另一个物体上
WebGL入门(四十一)-使用帧缓冲区对象（FBO）实现将渲染结果作为纹理绘制到另一个物体上
2年前 1W+
WebGL-Shader入门（3.着色器语言的限定词-参数限定词/存储限定词/精度限定词）-卡核
WebGL-Shader入门（3.着色器语言的限定词-参数限定词/存储限定词/精度限定词）
WebGL-Shader入门（3.着色器语言的限定词-参数限定词/存储限定词/精度限定词）
2年前 1W+
WebGL入门(四十四)-WebGL上下文丢失事件与上下文恢复事件处理-卡核
WebGL入门(四十四)-WebGL上下文丢失事件与上下文恢复事件处理
WebGL入门(四十四)-WebGL上下文丢失事件与上下文恢复事件处理
2年前 9965
WebGL入门(十四)-用加载纹理图片在矩形表面上创建纹理贴图/实现纹理映射-卡核
WebGL入门(十四)-用加载纹理图片在矩形表面上创建纹理贴图/实现纹理映射
WebGL入门(十四)-用加载纹理图片在矩形表面上创建纹理贴图/实现纹理映射
2年前 9940
WebGL入门(三十一)-每个部件使用不同的缓冲区对象实现机械臂模拟动画-卡核
WebGL入门(三十一)-每个部件使用不同的缓冲区对象实现机械臂模拟动画
WebGL入门(三十一)-每个部件使用不同的缓冲区对象实现机械臂模拟动画
2年前 9750
评论 抢沙发
头像
欢迎您留下宝贵的见解！
提交
头像

昵称

取消
昵称

请填写用户信息：

  • 昵称(必填)
  • 邮箱(必填)
表情
[aoman][baiyan][bishi][bizui][cahan][ciya][dabing][daku][deyi][doge][fadai][fanu][fendou][ganga][guzhang][haixiu][hanxiao][zuohengheng][zhuakuang][zhouma][zhemo][zhayanjian][zaijian][yun][youhengheng][yiwen][yinxian][xu][xieyanxiao][xiaoku][xiaojiujie][xia][wunai][wozuimei][weixiao][weiqu][tuosai][tu][touxiao][tiaopi][shui][se][saorao][qiudale][qinqin][qiaoda][piezui][penxue][nanguo][liulei][liuhan][lenghan][leiben][kun][kuaikule][ku][koubi][kelian][keai][jingya][jingxi][jingkong][jie][huaixiao][haqian][aini][OK][qiang][quantou][shengli][woshou][gouyin][baoquan][aixin][bangbangtang][xiaoyanger][xigua][hexie][pijiu][lanqiu][juhua][hecai][haobang][caidao][baojin][chi][dan][kulou][shuai][shouqiang][yangtuo][youling]
代码

请输入代码：

确认

    暂无评论内容
