OpenFOAM的泊肃叶流动算例

本算例下载地址:OpenFOAM的二维低速层流管道流动算例(泊肃叶流动)-case文件-C++文档类资源-CSDN下载

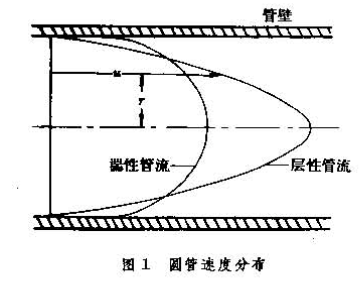

泊肃叶流动是流体力学里面一个基本算例,排在库埃特流动后面。其应用很广(管道流动),有理论解,经常被用来验证算例、测试算法等。本文介绍如何用OpenFOAM复现泊肃叶流动。解析解的形式:

从公式可以看出,当y=0(管道中间)时,相对速度取最大值1.5。

1. 网格建立blockMeshDict

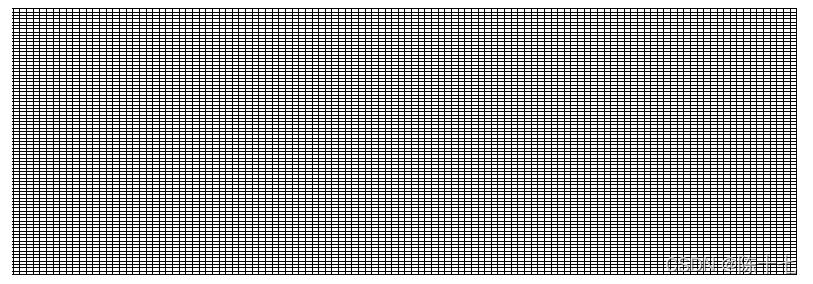

计算域是一个宽度为H的长方形,长度任意:

 用blockMesh命令生成网格。

2. 设置算例参数

这个算例比较简单。在constant/transportProperties那设置laminar,速度边界条件是速度进口,零梯度出口,压强边界条件是零梯度入口,零压强出口。在fvScheme那将ddt格式设置为steadystate。在fvSolution那设置好Simple的收敛值。

3. 运行

输入simpleFoam运行算例,直到收敛即可。

4. 后处理

新建一个文件夹Ugraph,如下所示:

/*--------------------------------*- C++ -*----------------------------------*\\
  =========                 |
  \\\\      /  F ield         | OpenFOAM: The Open Source CFD Toolbox
   \\\\    /   O peration     |
    \\\\  /    A nd           | Website:  www.openfoam.com
     \\\\/     M anipulation  |
-------------------------------------------------------------------------------
Description
    Writes graph data for specified fields along a line, specified by start
    and end points.

\\*---------------------------------------------------------------------------*/

start   (0.02 -0.0025 0);
end     (0.02 0.0025 0);
fields  (U);

// Sampling and I/O settings
interpolationScheme cellPoint;

setFormat   raw;

setConfig
{
    type    uniform;   // midPoint, midPointAndFace
    axis    distance;  // x, y, z, xyz
    nPoints 40;
}

// Override settings here, e.g.
setConfig
{
    axis y;
}

// Must be last entry
#includeEtc "caseDicts/postProcessing/graphs/graph.cfg"

// ************************************************************************* //

然后终端输入postProcess -func Ugraph,帮助沿y轴采样一条线上的速度,然后用tecplot查看:

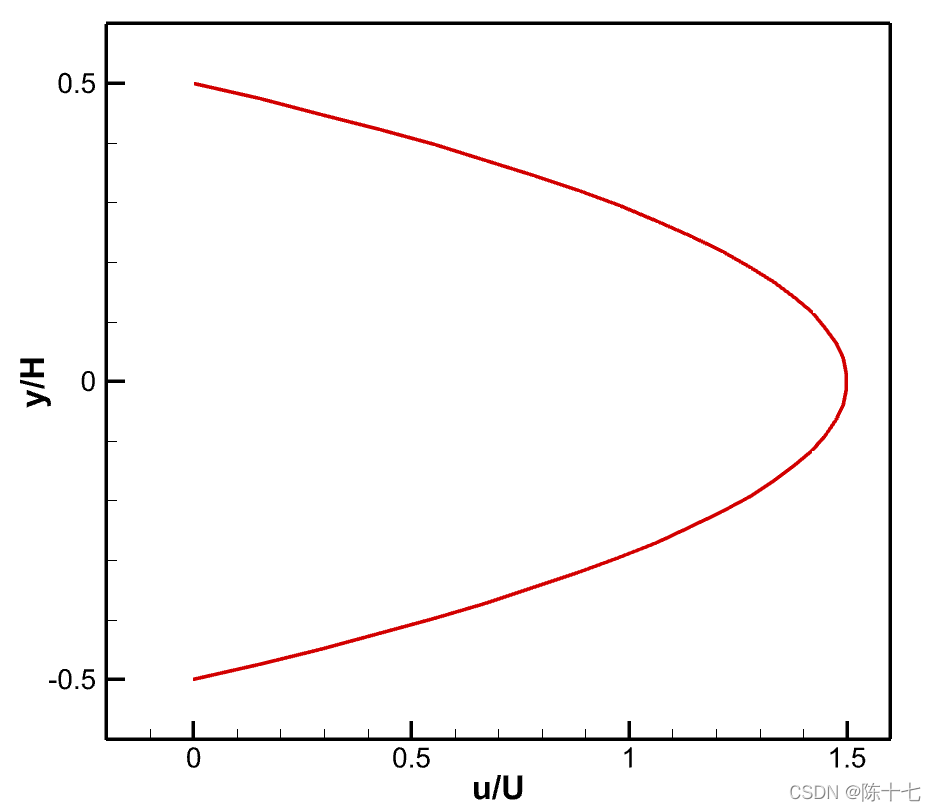

如图所示,y=0时速度刚好是1.5,算例复现成功。
