清华笔记:计算共形几何讲义 (7)矢量场设计


漫长的课程至此,我们终于可以应用所学的理论工具来分析解决一些实际问题了。我们学习了曲面的代数拓扑和 微分拓扑,de Rham上同调的霍奇理论,作为应用实例,我们讨论如何构造曲面上光滑矢量场的问题,这一问题对于设计卡通动物的毛发具有根本的重要性;同时,这一个例子可以使我们对所学的各种概念融汇贯通。这次课程的视频可以在【1】的后半部找到,具体算法可以在【2】中找到。

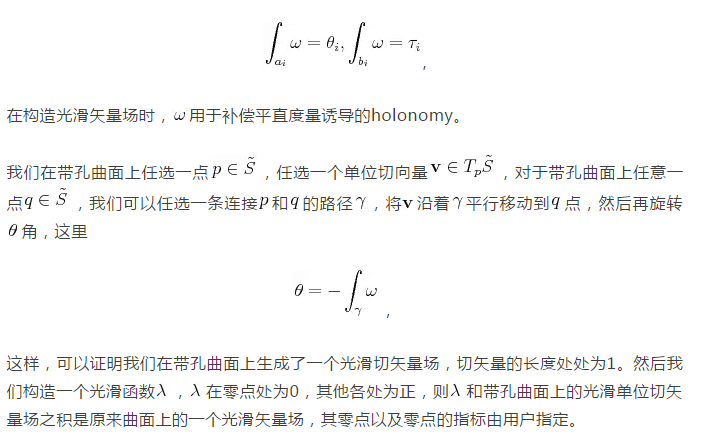

根据矢量场的Hopf指标定理,矢量场必有奇异点。假设用户指定了奇异点的位置和指标,我们的算法应该可以自动生成光滑矢量场,具有指定的奇异点。我们的算法用到了Ricci flow,平行移动等概念工具,但最为重要的是holonomy,和用调和微分形式对holonomy的补偿。

平行移动


图片[4]-清华笔记:计算共形几何讲义 (7)矢量场设计-卡核

高斯-博内定理

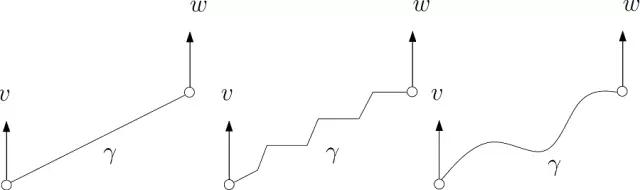

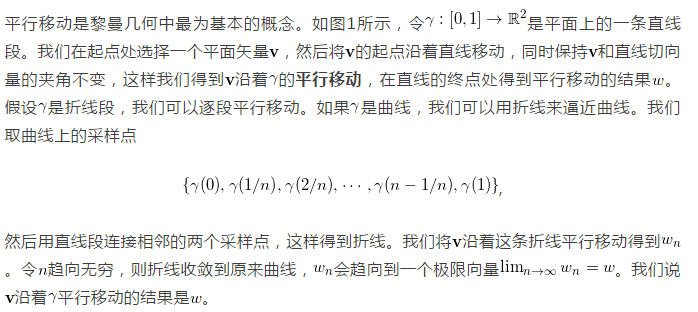

平面上的平行移动只和起点和终点有关,和平行移动所经历的路径无关。换言之,如果是平面上的一条封闭曲线,沿着平行移动矢量得到,则重合。

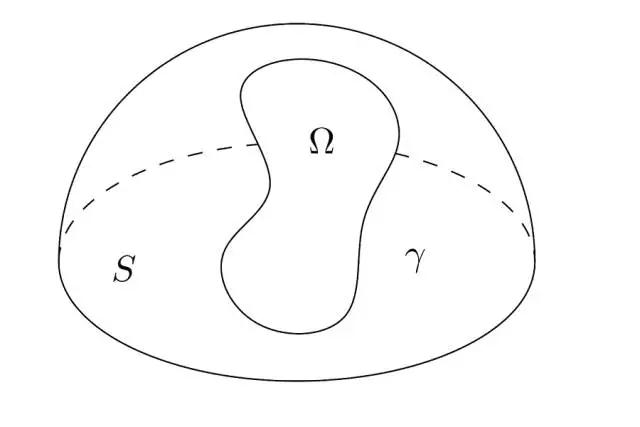

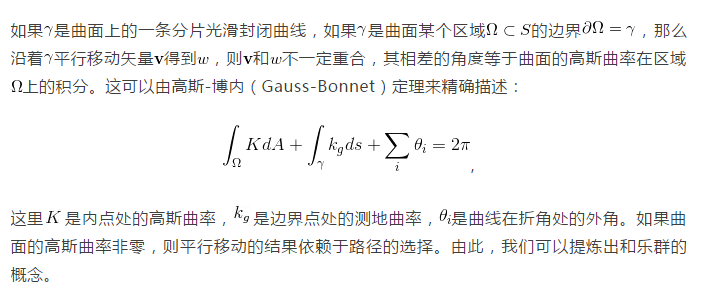

图2.  高斯-博内定理。

图片[6]-清华笔记:计算共形几何讲义 (7)矢量场设计-卡核

和乐群

图片[7]-清华笔记:计算共形几何讲义 (7)矢量场设计-卡核

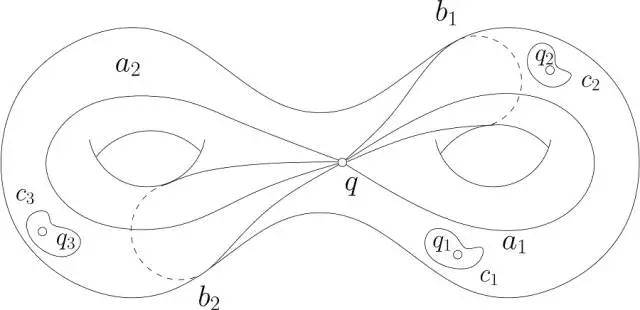

图3.  曲面基本群生成元。

图片[9]-清华笔记:计算共形几何讲义 (7)矢量场设计-卡核



图4.  亏格为0的曲面上只有一个零点的光滑向量场。


图5.  亏格为2的曲面上只有一个零点的矢量场。


图6.  曲面上的矢量场设计,零点由用户指定。


图7.   将曲面转换成编织模型。


图8.  将曲面转换成编织模型。

同样的方法,也可以用于生成曲面上的光滑标架场。如图6所示,曲面上的标架场用于自动生成铅笔素描画,这可以用计算机来模拟艺术家来进行非真实感绘制。图7和图8显示了将曲面自动转换成编织模型,这为数字制造提供了新颖的思路。
